در ساخت ترمیمهای دندانی، فقط طراحی فرم و انتخاب متریال اهمیت ندارد؛ بلکه باید مشخص باشد ترمیم دقیقاً از کجا شروع و در چه محدودهای تمام شود. اینجاست که مارجین لاین یا خط پایان تراش اهمیت پیدا میکند. مارجین لاین در واقع مرزی است که پایان تراش دندان را مشخص میکند و دندانساز بر اساس آن، بخش انتهایی ترمیم را طراحی میکند. اگر این خط واضح نباشد یا بهدرستی در قالب یا اسکن ثبت نشود، احتمال ایجاد خطا در طراحی افزایش پیدا میکند.
اهمیت مارجین لاین در دندانسازی از همین مرحله مشخص میشود؛ زیرا اطلاعات مربوط به خط پایان، مستقیماً در طراحی حاشیه ترمیم مورد استفاده قرار میگیرد. این موضوع در روشهای دیجیتال اهمیت بیشتری دارد، چون Margin Line در نرمافزار CAD بهصورت مستقیم روی مدل سهبعدی مشخص میشود. در فرآیند ساخت قطعات دقیق، خدمات تراش تیتانیوم Ti5 در مشهد نیز بر پایه طراحی و انتقال دقیق اطلاعات انجام میشود. در ادامه، اهمیت مارجین لاین در دندانسازی را از جنبههای مختلف بررسی میکنیم و با انواع خط پایان، کاربرد آنها، نحوه ثبت دیجیتال و خطاهای رایج در تعیین مارجین آشنا میشویم.
مارجین لاین در دندانسازی چیست؟

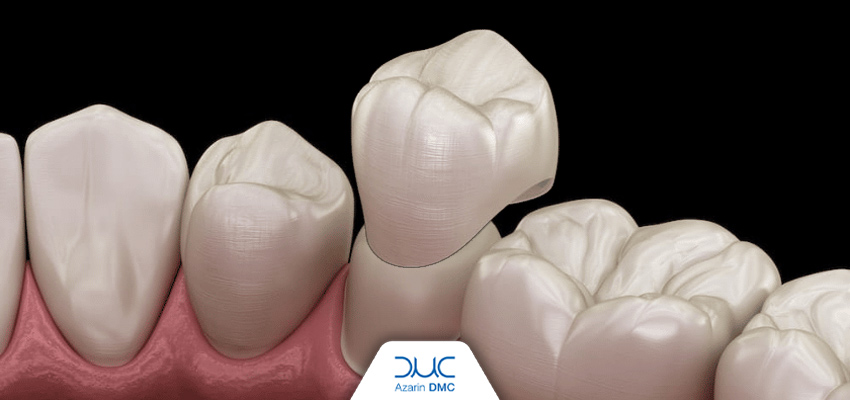

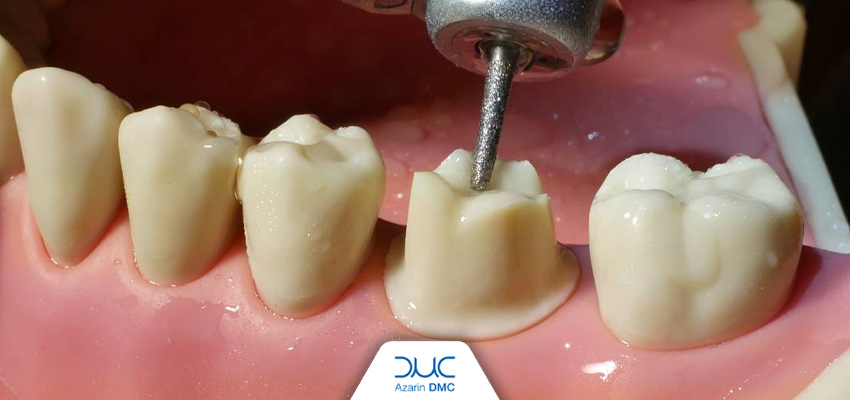

مارجین لاین (Margin Line) به خطی گفته میشود که محل پایان تراش دندان را مشخص میکند. این خط در واقع مرز میان قسمت آمادهشده دندان و بخش تراشنخورده آن است. بعد از آمادهسازی دندان برای روکش یا سایر ترمیمهای غیرمستقیم، این محدوده باید به شکلی دقیق به لابراتوار منتقل شود. در روشهای سنتی این اطلاعات از طریق قالب و مدل گچی منتقل میشود و در روشهای دیجیتال، اسکن سهبعدی دندان و بافتهای اطراف مورد استفاده قرار میگیرد.
چرا مارجین لاین در ساخت ترمیم اهمیت دارد؟
مارجین لاین یکی از بخشهای مهم در طراحی و ساخت ترمیمهای دندانی است، زیرا محدوده دقیق پایان تراش را مشخص میکند. دقت در تعیین این خط میتواند به طراحی بهتر حاشیه ترمیم و کاهش خطا در مراحل ساخت کمک کند.
تاثیر خط پایان بر طراحی حاشیه ترمیم
وقتی خط پایان مشخص باشد، دندانساز میداند حاشیه ترمیم باید در چه محدودهای قرار بگیرد. اگر این مرز واضح نباشد، ممکن است طراحی بیش از حد به سمت دندان یا خارج از محدوده مورد نظر انجام شود. یکی از مهمترین دلایل اهمیت مارجین لاین در دندانسازی همین نقش آن در تعیین محدوده طراحی است.
کمک به ساخت ترمیم دقیقتر
هرچه اطلاعات اولیه دقیقتر باشد، احتمال انتقال صحیح آن به مراحل طراحی و ساخت نیز بیشتر خواهد بود. به همین دلیل، تعیین صحیح مارجین میتواند یکی از عوامل مؤثر در کیفیت نهایی ترمیم باشد. در واقع، اهمیت مارجین لاین در دندانسازی تنها به مشخص کردن یک خط روی مدل محدود نمیشود و این اطلاعات میتواند روی مراحل بعدی نیز اثر بگذارد.
اهمیت مارجین برای سلامت بافتهای اطراف
محل و فرم حاشیه ترمیم باید با شرایط بافتهای اطراف هماهنگ باشد. طراحی نامناسب یا قرارگیری نادرست حاشیه میتواند تمیز کردن این ناحیه را دشوار کند. به همین دلیل، هنگام بررسی اهمیت مارجین لاین در دندانسازی باید شرایط بافتهای اطراف و محل قرارگیری خط پایان نیز مورد توجه قرار گیرد.
نقش مارجین در فرآیندهای دیجیتال
در سیستم Margin Line بهعنوان یکی از نقاط مرجع طراحی شناخته میشود. نرمافزار با استفاده از این محدوده، فرم انتهایی ترمیم را تعیین میکند. در نتیجه، اهمیت مارجین لاین در دندانسازی در فرآیندهای دیجیتال بیشتر از قبل مورد توجه قرار گرفته است.

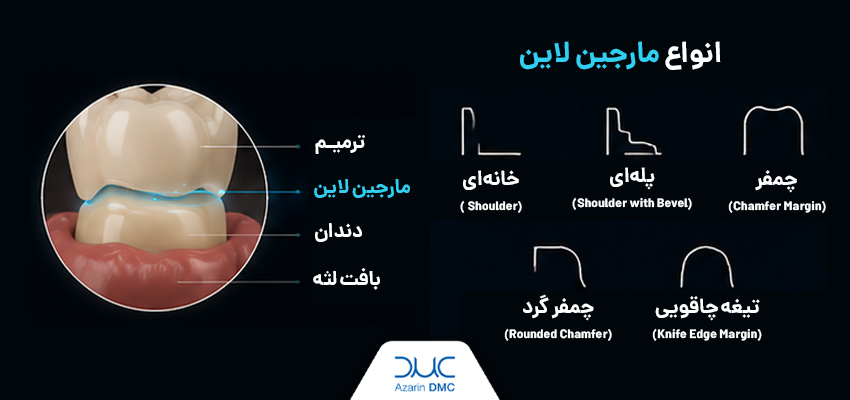

انواع مارجین لاین در دندان سازی
خط پایان تراش بر اساس شرایط دندان، نوع ترمیم و ماده مورد استفاده میتواند شکلهای مختلفی داشته باشد. انتخاب یک نوع مشخص برای همه شرایط درست نیست و تصمیمگیری باید با توجه به وضعیت هر کیس انجام شود.
شولدر (Shoulder)
در طراحی شولدر، یک سطح مشخص و نسبتاً صاف در انتهای تراش ایجاد میشود. این نوع خط پایان معمولاً محدوده مشخصی برای قرارگیری حاشیه ترمیم ایجاد میکند. شولدر در برخی ترمیمهای سرامیکی مورد توجه قرار میگیرد، زیرا فضای مناسبی برای ایجاد ضخامت مورد نیاز ماده فراهم میکند.
چمفر (Chamfer)
چمفر یکی از مارجینهای رایج در ترمیمهای دندانی است. در این مدل، پایان تراش به شکل یک منحنی مشخص ایجاد میشود. یکی از ویژگیهای آن، ایجاد یک خط پایان نسبتاً واضح است که میتواند در مراحل ساخت و طراحی ترمیم مورد استفاده قرار گیرد.
شولدر با بِلِو (Shoulder with Bevel)
در این نوع، یک سطح بِلِو به طراحی شولدر اضافه میشود. این فرم مارجین در شرایط مشخصی کاربرد دارد و انتخاب آن باید با توجه به نوع ترمیم و شرایط دندان انجام شود.
Knife Edge
در مارجین Knife Edge، انتهای تراش بسیار باریک است و ضخامت آن بهتدریج کاهش پیدا میکند. این نوع طراحی در شرایط خاص مورد استفاده قرار میگیرد، اما به دلیل باریک بودن خط پایان، تشخیص دقیق آن در فرآیند قالبگیری یا اسکن میتواند اهمیت بیشتری داشته باشد.
Feather Edge
Feather Edge نیز یک خط پایان بسیار نازک است که به شکل تدریجی به سطح تراشنخورده دندان میرسد. این نوع مارجین به دلیل فرم ظریف خود نیازمند توجه بیشتری هنگام ثبت اطلاعات و طراحی ترمیم است.
|
نوع مارجین |
شکل کلی |
ویژگی اصلی |
کاربرد |
|
Shoulder |
سطح صاف و مشخص |
ایجاد فضای مناسب برای ترمیم |
برخی ترمیمهای سرامیکی |
|
Chamfer |
منحنی و مشخص |
خط پایان واضح و کاربردی |
بسیاری از ترمیمهای ثابت |
|
Shoulder with Bevel |
شولدر همراه با لبه زاویهدار |
طراحی ترکیبی |
شرایط خاص ترمیمی |
|
Knife Edge |
بسیار باریک |
حداقل ضخامت در انتهای تراش |
شرایط انتخابشده |
|
Feather Edge |
تدریجی و نازک |
پایان بسیار ظریف |
موارد خاص |
انتخاب مارجین لاین بر اساس نوع ترمیم
نوع ترمیم یکی از عوامل مهم در انتخاب خط پایان است. نمیتوان گفت یک نوع مارجین برای تمام روکشها یا تمام مواد بهترین انتخاب است.
مارجین در روکش زیرکونیا
در ساخت روکش زیرکونیا خط پایان باید با طراحی و ضخامت مورد نیاز ترمیم هماهنگ باشد. نوع زیرکونیا و روش ساخت نیز میتواند در طراحی نهایی نقش داشته باشد. در این شرایط، مشخص بودن مارجین کمک میکند حاشیه روکش در محدوده مورد نظر طراحی شود و اطلاعات لازم برای ساخت به شکل دقیقتری منتقل شود.
مارجین در ترمیمهای تمام سرامیک
در ترمیمهای تمام سرامیک، ضخامت و فرم ماده اهمیت زیادی دارد. بنابراین خط پایان باید به شکلی طراحی شود که فضای مورد نیاز برای ساخت ترمیم فراهم باشد. واضح بودن مارجین همچنین باعث میشود تعیین محدوده حاشیه در نرمافزار CAD راحتتر انجام شود.
مارجین در روکشهای فلزی
در روکشهای فلزی، طراحی خط پایان با توجه به نوع ترمیم و فضای موجود انجام میشود. انتخاب مارجین مناسب میتواند به ایجاد فرم مناسب در قسمت انتهایی ترمیم کمک کند.
مارجین در ترمیمهای ایمپلنتی
ترمیمهای ایمپلنتی شرایط متفاوتی نسبت به دندان طبیعی دارند. در این موارد، موقعیت ایمپلنت، نوع اباتمنت و طراحی پروتز نیز در فرآیند ساخت اهمیت دارند. به همین دلیل، اطلاعات دقیق از موقعیت اجزای ایمپلنتی باید در اختیار دندانساز قرار داشته باشد و این موضوع یکی دیگر از جنبههای اهمیت مارجین لاین در دندانسازی است.

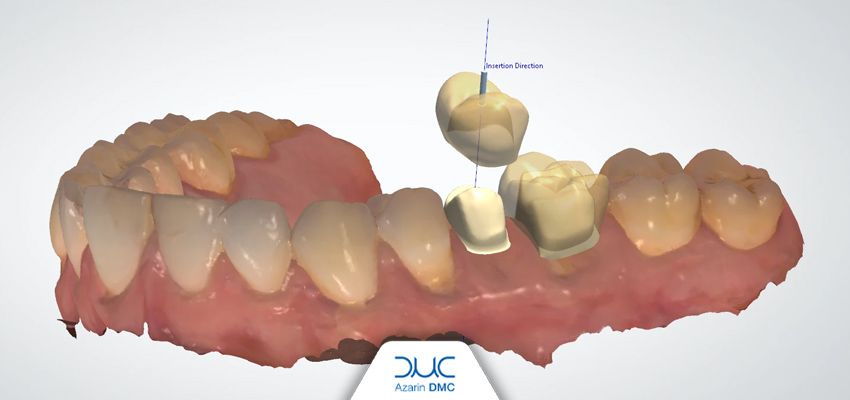

مارجین لاین چگونه در دندانسازی دیجیتال ثبت میشود؟
در دندانسازی دیجیتال، تعیین مارجین روی فایل سهبعدی انجام میشود. ابتدا دندان اسکن شده و فایل وارد نرمافزار طراحی میشود.
- اسکن خط پایان تراش: کیفیت اسکن و واضح بودن مارجین اهمیت زیادی دارد. رطوبت، خون و بافت نرم میتوانند دقت ثبت خط پایان را کاهش دهند.
- تعیین مارجین در نرمافزار CAD: خط پایان روی مدل دیجیتال مشخص میشود و بهعنوان مرجع طراحی حاشیه ترمیم مورد استفاده قرار میگیرد.
- کنترل فایل پیش از طراحی: فایل اسکن باید از نظر وضوح مارجین و نبود نویز یا اطلاعات ناقص بررسی شود. در این مرحله، فایل STL در دندانسازی نیز بررسی میشود تا اطلاعات مورد نیاز برای طراحی دقیق ترمیم کامل باشد و خطا به مراحل بعدی منتقل نشود.
عوامل مؤثر بر ثبت دقیق مارجین لاین
چند عامل میتوانند کیفیت ثبت خط پایان را تحت تاثیر قرار دهند:
- وضوح خط پایان تراش
- شرایط بافت نرم اطراف دندان
- وجود خون یا رطوبت
- کیفیت اسکن
- کیفیت فایل دیجیتال
- تجربه کاربر در تعیین Margin Line
- دقت نرمافزار طراحی
- کیفیت مدل یا قالب در روشهای سنتی
خطاهای رایج در تعیین مارجین لاین
هنگام تعیین مارجین لاین ممکن است خطاهایی رخ دهد در ادامه به خطاهای احتمالی در تعیین مارجین لاین می پردازیم:
- تشخیص اشتباه خط پایان: یکی از خطاهای رایج، انتخاب یک محدوده اشتباه بهعنوان مارجین است. این اتفاق میتواند در اثر واضح نبودن تراش یا دشواری مشاهده ناحیه موردنظر رخ دهد.
- ناقص بودن اطلاعات اسکن: اگر بخشی از خط پایان در اسکن ثبت نشده باشد، مشخص کردن مارجین واقعی دشوار میشود.
- انتخاب مارجین خارج از محدوده واقعی: گاهی کاربر در نرمافزار خط پایان را کمی بالاتر یا پایینتر از محل واقعی انتخاب میکند. چنین خطایی ممکن است در طراحی حاشیه ترمیم خود را نشان دهد.
- اصلاح بیش از حد در نرمافزار: اصلاح مارجین در بعضی شرایط ضروری است، اما تغییر بیش از اندازه میتواند باعث فاصله گرفتن طراحی از اطلاعات واقعی دندان شود.
- بیتوجهی به شرایط بافت نرم: اگر بافت نرم اطراف دندان در زمان ثبت اطلاعات بهخوبی مدیریت نشده باشد، تشخیص خط پایان دشوارتر خواهد شد.
- شناخت این خطاها بخش دیگری از اهمیت مارجین لاین در دندانسازی را نشان میدهد؛ زیرا بسیاری از مشکلات طراحی میتوانند از یک خطای اولیه در تشخیص مارجین شروع شوند.
تاثیر مارجین لاین بر کیفیت ساخت ترمیم
بعد از مشخص شدن مارجین، طراحی ترمیم بر اساس آن انجام میشود. سپس فایل نهایی میتواند برای ساخت با روشهایی مانند میلینگ یا طراحی و ساخت بار ایمپلنت با CAD/CAM مورد استفاده قرار گیرد. اگر خط پایان در مرحله اول اشتباه تعیین شده باشد، این اشتباه ممکن است به فایل طراحی و در نهایت به محصول ساختهشده منتقل شود. البته باید توجه داشت که مارجین تنها یکی از عوامل مؤثر بر کیفیت ترمیم است. دقت اسکن، طراحی، انتخاب ماده، تجهیزات ساخت و کنترل نهایی نیز اهمیت دارند.
تفاوت مارجین لاین با فیت حاشیهای چیست؟
گاهی این دو اصطلاح به اشتباه به جای یکدیگر استفاده میشوند، در حالی که مفهوم متفاوتی دارند. مارجین لاین محدوده پایان تراش و مرز طراحی ترمیم را مشخص میکند. در مقابل، فیت حاشیهای به میزان تطابق ترمیم ساختهشده با محدوده مورد نظر مربوط میشود.
مارجین لاین در روش سنتی و دیجیتال
تعیین مارجین در روشهای سنتی و دیجیتال از نظر هدف یکسان است، اما نحوه ثبت و انتقال اطلاعات تفاوت دارد.
|
ویژگی |
روش سنتی |
روش دیجیتال |
|
ثبت اطلاعات |
قالبگیری و مدل |
اسکن سهبعدی |
|
تعیین مارجین |
روی مدل |
در نرمافزار CAD |
|
اصلاح طراحی |
محدودتر |
امکان اصلاح مستقیم فایل |
|
انتقال اطلاعات |
مدل فیزیکی |
فایل دیجیتال |
|
امکان کنترل طراحی |
وابسته به مدل |
بررسی روی مدل سهبعدی |
نکات مهم برای تعیین و ثبت دقیق مارجین لاین
برای اینکه خط پایان با کمترین خطا ثبت شود، بهتر است چند نکته رعایت شود:
- مارجین باید تا حد امکان واضح و قابل تشخیص باشد.
- شرایط بافت نرم اطراف دندان باید کنترل شود.
- اطلاعات اسکن باید تمام محدوده مورد نیاز را پوشش دهد.
- فایل دیجیتال پیش از طراحی بررسی شود.
- خط پایان در نرمافزار با دقت مشخص شود.
- در صورت نیاز به اصلاح، تغییرات نباید از اطلاعات واقعی فاصله بگیرد.
- نوع مارجین با نوع ترمیم و متریال هماهنگ باشد.
- طراحی حاشیه پیش از ارسال فایل برای ساخت کنترل شود.
- در صورت وجود ابهام در مارجین، پیش از ساخت نهایی مشکل برطرف شود.
جمعبندی
اهمیت مارجین لاین در دندانسازی به نقش این خط در تعیین محدوده طراحی حاشیه ترمیم مربوط میشود. وقتی خط پایان بهدرستی مشخص و ثبت شود، دندانساز اطلاعات دقیقتری برای طراحی در اختیار خواهد داشت و احتمال انتقال خطا به مراحل بعدی کاهش پیدا میکند. این موضوع در دندانسازی دیجیتال اهمیت بیشتری پیدا کرده است؛ زیرا Margin Line مستقیماً در نرمافزار CAD مشخص میشود و فایل طراحی میتواند برای ساخت مورد استفاده قرار گیرد.
در نهایت، نباید اهمیت مارجین لاین در دندانسازی را به یک مرحله محدود کرد. دقت آمادهسازی، اسکن یا قالبگیری، طراحی، انتخاب متریال، ساخت و کنترل نهایی همگی در نتیجه نهایی نقش دارند. در مجموعه میلینگ سنتر آذرین با بهرهگیری از تجهیزات دیجیتال و فرآیندهای دقیق ساخت، آماده ارائه خدمات تخصصی می باشد. برای دریافت مشاوره و اطلاعات بیشتر درباره خدمات با ما در ارتباط باشید.
