طراحی و ساخت بار ایمپلنت با CAD/CAM

طراحی و ساخت بار ایمپلنت با CAD/CAM یکی از دقیق‌ترین و پیشرفته‌ترین روش‌های تولید بار ایمپلنت در دندانسازی دیجیتال است که با استفاده از فناوری CAD/CAM، اسکن دیجیتال، فایل STL و نرم‌افزارهای تخصصی طراحی انجام می‌شود. در این روش، تمامی مراحل از ثبت اطلاعات بیمار تا میلینگ بار ایمپلنت با دقت بالا و حداقل خطای انسانی انجام می‌شود تا سازه‌ای با Passive Fit مناسب، استحکام بالا و تطابق دقیق با ایمپلنت‌ها تولید شود.

امروزه بهره‌گیری از تجهیزات مدرن و لابراتوارهای دندانسازی دیجیتال، کیفیت ساخت بار ایمپلنت را به میزان قابل‌توجهی افزایش داده و آن را به یکی از استانداردهای رایج در درمان‌های ایمپلنتی تبدیل کرده است. در ادامه با مراحل طراحی، مزایا، متریال‌های مورد استفاده و کاربردهای این فناوری بیشتر آشنا خواهید شد.

بار ایمپلنت چیست و چه نقشی در اوردنچر دارد؟

بار ایمپلنت سازه‌ای فلزی است که روی دو یا چند ایمپلنت دندانی قرار می‌گیرد و به‌عنوان پایه نگهدارنده اوردنچر بر پایه ایمپلنت عمل می‌کند. این سازه با توزیع یکنواخت نیروهای جویدن، باعث افزایش ثبات پروتز ایمپلنتی و کاهش فشار واردشده به ایمپلنت‌ها می‌شود. در طراحی و ساخت بار ایمپلنت با CAD/CAM، ابتدا اطلاعات دهان بیمار از طریق اسکن دیجیتال و فایل STL دریافت شده و با استفاده از نرم‌افزارهای تخصصی طراحی می‌شود. در این فرآیند خدمات طراحی و اسکن دیجیتال در مشهد نقش مهمی در ثبت دقیق موقعیت ایمپلنت‌ها، ایجاد مدل سه‌بعدی و آماده‌سازی فایل‌های موردنیاز برای ساخت بار ایمپلنت ایفا می‌کند. این روش امکان تولید بار ایمپلنت با Passive Fit مناسب، دقت بالا و حداقل خطای انسانی را فراهم می‌کند و به همین دلیل، امروزه یکی از رایج‌ترین روش‌ها در لابراتوارهای دندانسازی دیجیتال برای درمان بیماران نیازمند اوردنچر محسوب می‌شود.

فناوری CAD/CAM (کدکم) در ساخت بارهای ایمپلنت

فناوری CAD/CAM یا کدکم نقش مهمی در طراحی و ساخت بار ایمپلنت دارد و دقت ساخت را نسبت به روش‌های سنتی به میزان قابل‌توجهی افزایش می‌دهد. در این فناوری، ابتدا CAD برای طراحی سه‌بعدی بار ایمپلنت و سپس CAM برای ساخت آن توسط دستگاه میلینگ استفاده می‌شود.

 فرآیند اوردنچر بر پایه ایمپلنت با بهره‌گیری از اسکن دیجیتال، فایل STL و نرم‌افزارهایی مانند Exocad، امکان تولید سازه‌ای دقیق و متناسب با شرایط بیمار را فراهم می‌کند. در مقایسه با روش‌های سنتی، فناوری دیجیتال موجب کاهش خطاهای ساخت، افزایش کیفیت Passive Fit، کوتاه شدن زمان تولید و بهبود عملکرد پروتز ایمپلنتی می‌شود؛ این موضوع امروزه به استانداردی مهم در دندانسازی دیجیتال تبدیل شده است.

طراحی بار ایمپلنت با CAD

در مرحله CAD یا طراحی به کمک کامپیوتر، اطلاعات حاصل از اسکن داخل دهانی یا اسکن مدل گچی به همراه فایل STL وارد نرم‌افزارهایی مانند Exocad یا 3Shape Dental System می‌شود. تکنسین دندانسازی در این مرحله بار ایمپلنت را به‌صورت سه‌بعدی طراحی کرده و موقعیت ایمپلنت‌ها، ضخامت سازه، مسیر قرارگیری و شرایط Passive Fit را با دقت بررسی و اصلاح می‌کند.

ساخت بار ایمپلنت با CAM

پس از نهایی شدن طراحی، فایل دیجیتال وارد مرحله CAM یا ساخت به کمک کامپیوتر می‌شود. در این بخش، دستگاه‌های CNC Milling یا سیستم‌های تراش CAD/CAM، بار ایمپلنت را از بلوک‌های تیتانیوم یا آلیاژهای مناسب با دقت میکرونی تولید می‌کنند. این فرآیند باعث افزایش دقت ساخت، کاهش خطاهای انسانی، بهبود کیفیت نهایی و کاهش زمان تولید سازه‌های ایمپلنتی می‌شود.

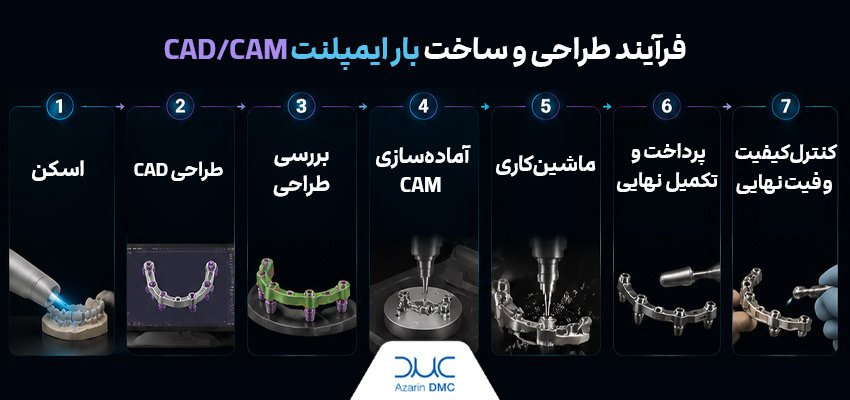

مراحل طراحی و ساخت بار ایمپلنت با CAD/CAM

طراحی و ساخت بار ایمپلنت با CAD/CAM شامل چند مرحله تخصصی همچون اسکن داخل دهانی، طراحی دیجیتال بار ایمپلنت، بررسی میزان Passive Fit و ارسال فایل دیجیتال به دستگاه Milling Machine است؛ هر یک از این مراحل نقش مهمی در افزایش دقت، کیفیت و دوام سازه نهایی دارند. این فرآیند همچنین به‌خوبی تفاوت لابراتوار دندانسازی دیجیتال و سنتی را نشان می‌دهد؛ زیرا در لابراتوارهای دیجیتال، تمامی مراحل طراحی و ساخت با استفاده از نرم‌افزارهای تخصصی و تجهیزات پیشرفته انجام می‌شود که دقت بالاتر، خطای کمتر و تطابق بهتر بار ایمپلنت با شرایط دهان بیمار را به همراه دارد. در ادامه، مراحل این فرآیند را بررسی می‌کنیم.

اسکن داخل دهانی یا اسکن مدل برای ساخت بار ایمپلنت

اولین مرحله در طراحی و ساخت بار ایمپلنت با CAD/CAM، ثبت دقیق اطلاعات دهان بیمار است. این کار با استفاده از اسکنر داخل دهانی یا اسکن مدل گچی انجام می‌شود. اطلاعات ثبت‌شده به‌صورت یک فایل STL ذخیره می‌شود که پایه اصلی طراحی دیجیتال است. هرچه کیفیت اسکن بالاتر باشد، دقت ساخت بار ایمپلنت نیز افزایش خواهد یافت.

طراحی دیجیتال بار ایمپلنت

پس از آماده شدن فایل STL، اطلاعات وارد نرم‌افزارهای تخصصی مانند Exocad یا 3Shape می‌شود. در این مرحله، تکنسین با توجه به موقعیت ایمپلنت‌های دندانی، فاصله آن‌ها، شرایط فک و نوع پروتز ایمپلنتی، بار ایمپلنت را طراحی می‌کند. بررسی ضخامت سازه، مسیر قرارگیری و نحوه توزیع نیروها نیز در همین مرحله انجام می‌شود تا بهترین نتیجه از نظر عملکرد و استحکام به دست آید.

بررسی Passive Fit برای ساخت بار ایمپلنت

در این مرحله از طراحی و ساخت بار ایمپلنت با CAD/CAM، میزان Passive Fit مورد بررسی قرار می‌گیرد. هدف از انجام این کار، اطمینان از قرارگیری دقیق بار ایمپلنت روی ایمپلنت‌ها بدون ایجاد فشار یا تنش اضافی است. اگر این تطابق به‌درستی ایجاد نشود، ممکن است در آینده مشکلاتی مانند شل شدن پیچ‌ها، شکست قطعات یا کاهش طول عمر درمان ایجاد شود. به همین دلیل، بررسی Passive Fit یکی از مهم‌ترین مراحل کنترل کیفیت در ساخت اوردنچر ایمپلنتی محسوب می‌شود.

انتخاب متریال مناسب بار ایمپلنت

پس از تأیید طراحی، متریال مناسب برای ساخت بار ایمپلنت انتخاب می‌شود. انتخاب متریال به عواملی مانند شرایط بیمار، تعداد ایمپلنت‌ها، محل درمان و نظر دندانپزشک بستگی دارد. در CAD/CAM دندانسازی معمولاً از تیتانیوم، کبالت کروم، زیرکونیا یا PEEK استفاده می‌شود که هر کدام ویژگی‌های خاصی از نظر استحکام، وزن و زیست‌سازگاری دارند.

ارسال فایل به دستگاه میلینگ برای ساخت بار ایمپلنت

پس از نهایی شدن طراحی، فایل دیجیتال به دستگاه Milling Machine ارسال می‌شود. این فایل تمام اطلاعات موردنیاز برای تولید بار ایمپلنت را در اختیار دستگاه قرار می‌دهد و کوچک‌ترین جزئیات طراحی نیز در فرآیند ساخت حفظ می‌شود.

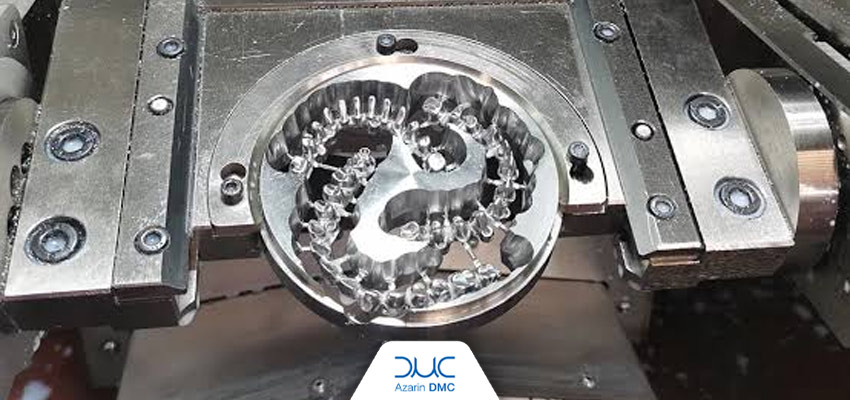

میلینگ بار ایمپلنت

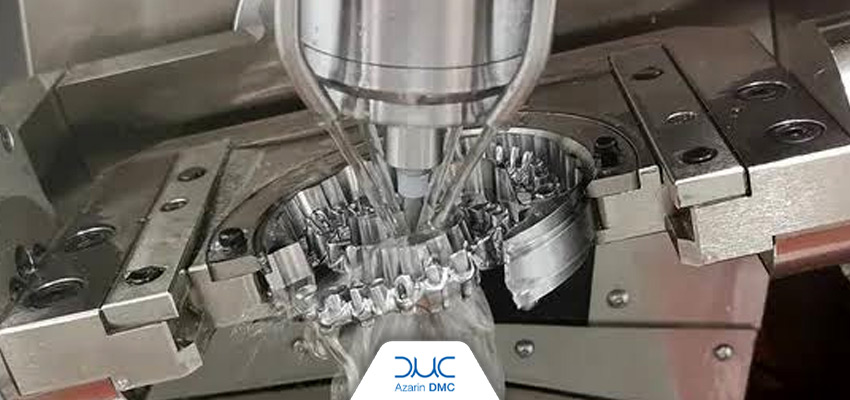

در این مرحله از طراحی و ساخت بار ایمپلنت، دستگاه میلینگ CAD/CAM با دقت بسیار بالا، بار ایمپلنت را از بلوک متریال انتخاب‌شده تراش می‌دهد. این فناوری امکان تولید سازه‌ای با ابعاد دقیق، سطح یکنواخت و کیفیت بالا را فراهم می‌کند و نسبت به روش‌های سنتی، خطاهای ساخت را به حداقل می‌رساند.

پرداخت نهایی و کنترل کیفیت

در آخرین مرحله، بار ایمپلنت پرداخت و پولیش می‌شود تا هرگونه زائده یا ناهمواری از بین برود. سپس تمامی بخش‌های سازه از نظر دقت ابعاد، کیفیت سطح، تطابق با مدل و Passive Fit بررسی می‌شوند. پس از تأیید نهایی، بار ایمپلنت آماده تحویل به دندانپزشک و استفاده در فرآیند درمان خواهد بود.

بیشتر بخوانید: تیتانیوم بار برای ایمپلنت

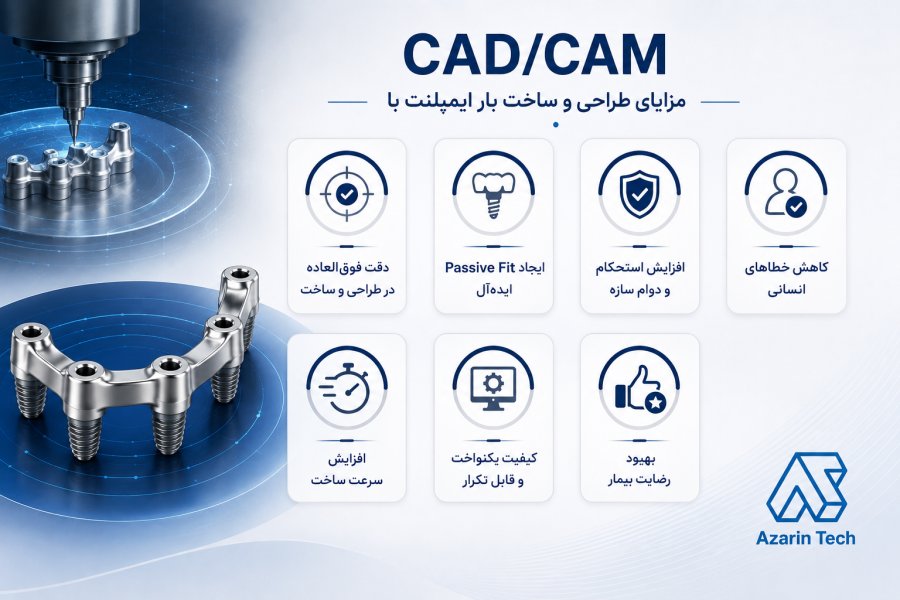

مزایای طراحی و ساخت بار ایمپلنت با CAD/CAM

استفاده از فناوری CAD/CAM در ساخت بار ایمپلنت، علاوه بر افزایش سرعت ساخت، باعث بهبود عملکرد پروتز، افزایش دوام درمان و رضایت بیشتر بیماران نیز می‌شود. این فناوری در لابراتوار دندانسازی امکان طراحی و تولید بارهای ایمپلنت را با دقت بسیار بالا، حداقل خطای انسانی و تطابق مناسب با شرایط دهان بیمار فراهم می‌کند. بهره‌گیری از تجهیزات دیجیتال و نرم‌افزارهای تخصصی در لابراتوارهای دندانسازی، کیفیت نهایی سازه را بهبود بخشیده و روند درمان را قابل پیش‌بینی‌تر می‌سازد. مهم‌ترین مزایای طراحی و ساخت اوردنچر بر پایه ایمپلنت با CAD/CAM شامل موارد زیر است.

دقت فوق‌العاده در طراحی و ساخت

یکی از مهم‌ترین مزایای طراحی و ساخت بار ایمپلنت با CAD/CAM، دقت بسیار بالای آن در تمامی مراحل تولید است. در این روش، اطلاعات دهان بیمار توسط اسکنر داخل دهانی یا اسکن مدل ثبت شده و به‌صورت فایل STL وارد نرم‌افزارهای طراحی می‌شود. از آنجا که تمام مراحل به‌صورت دیجیتال انجام می‌شود، احتمال بروز خطاهای ناشی از قالب‌گیری سنتی، تغییر ابعاد قالب یا اشتباهات انسانی به حداقل می‌رسد.

این دقت بالا باعث می‌شود بار ایمپلنت کاملاً مطابق با موقعیت واقعی ایمپلنت‌ها طراحی شود و هنگام نصب، کمترین میزان اختلاف یا فشار اضافی وجود داشته باشد. هرچه تطابق اوردنچر ایمپلنتی سازه بیشتر باشد، عملکرد نهایی پروتز نیز بهتر خواهد بود و احتمال نیاز به اصلاحات پس از ساخت کاهش پیدا می‌کند.

ایجاد Passive Fit ایده‌آل

در درمان‌های ایمپلنتی، دستیابی به Passive Fit یکی از مهم‌ترین عوامل موفقیت درمان محسوب می‌شود. منظور از Passive Fit این است که بار ایمپلنت بدون ایجاد هیچ‌گونه تنش یا فشار اضافی روی ایمپلنت‌ها قرار گیرد. اگر سازه به‌درستی طراحی نشده باشد، نیروهای نامناسب به پیچ‌ها و ایمپلنت‌ها منتقل شده و در طول زمان احتمال شل شدن پیچ، شکست قطعات یا حتی تحلیل استخوان افزایش پیدا می‌کند.

در طراحی و ساخت بار ایمپلنت با CAD/CAM، نرم‌افزارهای تخصصی و دستگاه‌های دقیق میلینگ امکان تولید سازه‌هایی با تطابق بسیار بالا را فراهم می‌کنند. این موضوع باعث افزایش پایداری درمان، کاهش عوارض مکانیکی و افزایش طول عمر پروتز ایمپلنتی می‌شود.

افزایش استحکام و دوام سازه

یکی دیگر از مزایای مهم این فناوری، افزایش استحکام بار ایمپلنت است. در روش دیجیتال، سازه از بلوک‌های یکپارچه تیتانیوم یا کبالت کروم تراش داده می‌شود و ساختار آن نسبت به روش‌های ریخته‌گری سنتی یکنواخت‌تر است. این ویژگی باعث می‌شود مقاومت بار در برابر نیروهای ناشی از جویدن، سایش و فشارهای روزمره بیشتر باشد.علاوه بر این، طراحی دقیق موجب توزیع یکنواخت نیروها بین ایمپلنت‌ها می‌شود و از تمرکز فشار روی یک ایمپلنت جلوگیری می‌کند. در نتیجه، هم سازه و هم ایمپلنت دندانی دوام بیشتری خواهند داشت.

کاهش خطاهای انسانی

در روش‌های سنتی، کیفیت نهایی بار ایمپلنت تا حد زیادی به تجربه و مهارت تکنسین بستگی داشت. کوچک‌ترین اشتباه در قالب‌گیری، موم‌گذاری، ریخته‌گری یا پرداخت می‌توانست باعث کاهش کیفیت سازه شود. اما در روش CAD/CAM، بسیاری از این مراحل به‌صورت دیجیتال انجام می‌شود و احتمال بروز خطاهای انسانی به میزان قابل‌توجهی کاهش پیدا می‌کند. این موضوع نه‌تنها کیفیت نهایی کار را افزایش می‌دهد، بلکه باعث می‌شود تمام سازه‌های تولیدشده از استاندارد یکسانی برخوردار باشند و نتایج قابل پیش‌بینی‌تری در اختیار دندانپزشک قرار گیرد.

افزایش سرعت ساخت

فناوری CAD/CAM فرآیند طراحی و تولید را نسبت به روش‌های سنتی بسیار سریع‌تر کرده است. پس از ثبت اطلاعات بیمار و تکمیل طراحی، فایل به طور مستقیم به دستگاه میلینگ ارسال می‌شود و بدون نیاز به مراحل زمان‌بر ریخته‌گری، ساخت سازه آغاز می‌شود.

این موضوع باعث کاهش زمان تحویل سفارش، افزایش بهره‌وری لابراتوار دندانسازی دیجیتال و تسریع روند درمان بیمار خواهد شد. به همین دلیل، بسیاری از مراکز تخصصی ایمپلنت استفاده از این فناوری را به‌عنوان یک راهکار استاندارد انتخاب کرده‌اند.

کیفیت یکنواخت و قابل تکرار

یکی از ویژگی‌های مهم طراحی و ساخت بار ایمپلنت با CAD/CAM، امکان تولید سازه‌هایی با کیفیت یکنواخت است. از آنجا که طراحی به‌صورت دیجیتال ذخیره می‌شود، در صورت نیاز می‌توان همان فایل را مجدداً تولید یا اصلاح کرد. این ویژگی به‌ویژه در درمان‌های پیچیده یا مواردی که بیمار به بازسازی کامل سازه نیاز دارد، نقش بسیار مهمی ایفا می‌کند. علاوه بر این، ذخیره‌سازی اطلاعات به‌صورت فایل‌های دیجیتال، آرشیو سوابق بیمار را آسان‌تر کرده و در صورت نیاز به اصلاح، ترمیم یا ساخت مجدد در آینده، روند انجام کار را با دقت و سرعت بیشتری امکان‌پذیر می‌سازد.

بهبود رضایت بیمار

تمام مزایای ذکرشده در نهایت به افزایش رضایت بیمار منجر می‌شوند. زمانی که بار ایمپلنت با دقت بالا طراحی و ساخته شود، پروتز نهایی ثبات بیشتری خواهد داشت، فشار یکنواخت‌تری به ایمپلنت‌ها وارد می‌شود و بیمار هنگام غذا خوردن یا صحبت کردن احساس راحتی بیشتری خواهد داشت. همچنین کاهش نیاز به تنظیمات مکرر و افزایش طول عمر درمان، باعث می‌شود تجربه درمان برای بیمار بسیار مطلوب‌تر باشد.

چه عواملی بر کیفیت بار ایمپلنت تأثیر می‌گذارند؟

کیفیت نهایی بار ایمپلنت تنها به دستگاه CAD/CAM وابسته نیست؛ بلکه مجموعه‌ای از عوامل در دقت و عملکرد نهایی آن نقش دارند. رعایت این موارد باعث افزایش طول عمر سازه و موفقیت درمان خواهد شد؛ مهمترین عواملی که بر کیفیت بار ایمپلنت تاثیر می‌گذارد عبارت است از:

• کیفیت اسکن دیجیتال و دقت ثبت اطلاعات دهان بیمار
• طراحی صحیح در نرم‌افزارهای Exocad یا 3Shape
• انتخاب متریال متناسب با شرایط بیمار
• دقت دستگاه میلینگ CAD/CAM
• بررسی کامل Passive Fit پیش از تحویل
• پرداخت و پولیش استاندارد سازه
• کنترل کیفیت نهایی توسط لابراتوار

نکات مهم در انتخاب لابراتوار برای ساخت بار ایمپلنت

کیفیت طراحی و ساخت بار ایمپلنت با CAD/CAM تا حد زیادی به تجهیزات و تجربه لابراتوار بستگی دارد. انتخاب یک مرکز مجهز می‌تواند تأثیر مستقیمی بر موفقیت درمان داشته باشد. هنگام انتخاب لابراتوار، به موارد زیر توجه کنید:

• استفاده از دستگاه‌های پیشرفته CAD/CAM و Milling Machine
• بهره‌گیری از نرم‌افزارهای به‌روز مانند Exocad و 3Shape
• استفاده از متریال‌های استاندارد و معتبر
• انجام کنترل کیفیت و بررسی Passive Fit
• همکاری نزدیک با دندانپزشک در تمام مراحل طراحی و ساخت
• سابقه و تجربه در تولید انواع بار ایمپلنت

مقایسه ساخت بار ایمپلنت با روش دیجیتال و سنتی

مقایسه ساخت بار ایمپلنت با روش دیجیتال و سنتی نشان می‌دهد که تکنولوژی CAD/CAM با حذف مراحل دستی و خطاهای حرارتی ریخته‌گری، دقت و سرعت ساخت را به شدت افزایش داده است. در مقابل، روش سنتی به دلیل وابستگی بالا به مهارت تکنسین و احتمال تغییر حجم آلیاژ، ریسک عدم انطباق دقیق (Passive Fit) و طولانی شدن زمان درمان را به همراه دارد. جدول زیر این تفاوتها را بهتر نشان می‌دهد.

 سخن پایانی

طراحی و ساخت بار ایمپلنت با CAD/CAM یکی از دقیق‌ترین و پیشرفته‌ترین روش‌های تولید سازه‌های ایمپلنتی در دندانسازی دیجیتال است. استفاده از اسکن دیجیتال، نرم‌افزارهای طراحی سه‌بعدی و دستگاه‌های میلینگ CAD/CAM، امکان ساخت بار ایمپلنت با دقت بالا، Passive Fit مناسب و دوام طولانی را فراهم می‌کند. این فناوری علاوه بر کاهش خطاهای انسانی، کیفیت درمان را افزایش داده و موجب عملکرد بهتر پروتز ایمپلنتی و رضایت بیشتر بیماران می‌شود. اگر به دنبال خدمات تخصصی طراحی و ساخت بار ایمپلنت با CAD/CAM با بالاترین استانداردهای روز دنیا هستید، میلینگ سنتر آذرین با بهره‌گیری از تجهیزات پیشرفته، متریال‌های باکیفیت و تیمی مجرب، آماده همکاری با دندانپزشکان و لابراتوارهای دندانسازی برای ارائه خدمات دقیق، سریع و حرفه‌ای است.
