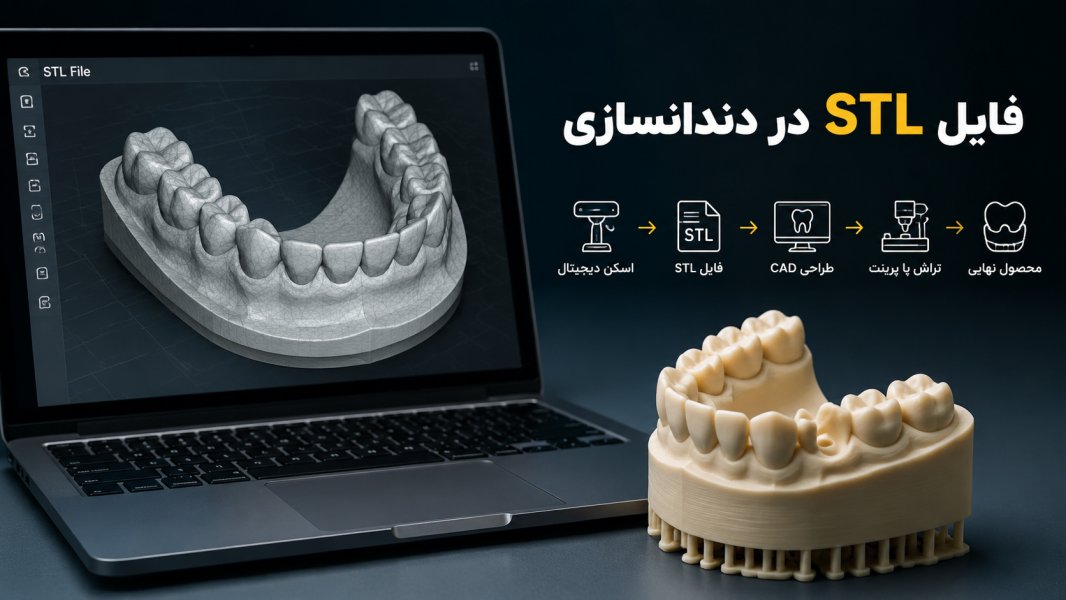

فایل STL در دندانسازی یکی از استانداردترین فرمتهای انتقال داده در سیستمهای CAD/CAM است که اطلاعات هندسی اسکن سهبعدی دندان را با دقت بالا ذخیره میکند. در کنار آن، فرمت PLY علاوه بر هندسه، قابلیت ذخیره رنگ و جزئیات سطحی را نیز دارد و برای بسیاری از اسکنرهای داخل دهانی گزینه مناسبی محسوب میشود. انتخاب صحیح بین این دو فرمت و آمادهسازی فایل اسکن دیجیتال، تأثیر مستقیمی بر دقت طراحی، کیفیت ساخت پروتز و سرعت پردازش سفارش در لابراتوار دیجیتال دارد. در ادامه، تفاوتهای فایلهای STL و PLY، نحوه تنظیم فایل STL و PLY، خروجی صحیح آنها، نحوه ارسال فایل STL به لابراتوار و مهمترین نکاتی که باید قبل از ارسال سفارش به لابراتوار رعایت کنید را بررسی خواهیم کرد.
فایل STL در دندانسازی چیست و چرا باید قبل از ارسال تنظیم شود؟

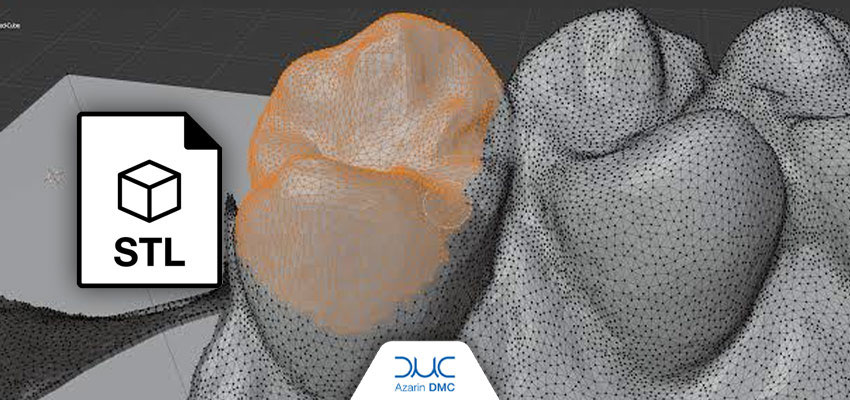

فایل STL در دندانسازی یک فرمت استاندارد برای ذخیره اطلاعات هندسی مدل سهبعدی دندان است که در اکثر نرمافزارهای Dental CAD مانند exocad، 3Shape Dental System و Dental Wings و همچنین دستگاههای Dental CAM و Dental Milling استفاده میشود. این فایل از هزاران مثلث کوچک تشکیل شده که در کنار هم یک Mesh سهبعدی ایجاد میکنند و شکل دقیق دندان، فک یا پروتز را نمایش میدهند.
هرچند فرمت STL یکی از رایجترین فرمتهای مورد استفاده در دندانسازی دیجیتال است، اما خروجی گرفتن از اسکنر بهتنهایی کافی نیست. اگر فایل قبل از ارسال بررسی و تنظیم نشود، ممکن است مشکلاتی مانند باز بودن Mesh، ناقص بودن Margin، وجود نویز در مدل یا ناهماهنگی در Occlusion ایجاد شود.
این ایرادها میتوانند باعث کاهش دقت طراحی، اختلال در فرآیند CAD/CAM دندانسازی و حتی بروز خطا در ساخت روکش، بریج، پروتز یا قطعات فلزی تولیدشده با خدمات پرینت سه بعدی SLM در مشهد شوند. به همین دلیل، ست کردن صحیح فایل پیش از ارسال به لابراتوار دندانسازی دیجیتال، یکی از مهمترین مراحل برای دستیابی به یک نتیجه دقیق، استاندارد و بدون نیاز به اصلاحات مجدد است.
منظور از ست کردن فایل STL و PLY چیست؟
منظور از ست کردن فایل STL و PLY تنها انتخاب فرمت مناسب نیست؛ بلکه مجموعهای از بررسیها و تنظیمات است که باعث میشود فایل اسکن بدون خطا در نرمافزارهای طراحی و دستگاههای ساخت قابل استفاده باشد. در این مرحله حتما باید تمام موارد زیر بررسی شوند:
- کامل بودن Mesh و نبود سوراخ در مدل سهبعدی
- مشخص بودن Margin یا خط پایان تراش
- بررسی صحیح بودن Occlusion یا تماس دندانها
- حذف قسمتهای اضافی اسکن
- بررسی کیفیت فایل اسکن دیجیتال
- انتخاب فرمت مناسب (STL یا PLY)
- نامگذاری صحیح فایلها برای جلوگیری از اشتباه در سفارش
انجام این تنظیمات باعث میشود فایل بدون مشکل در نرمافزارهای exocad یا 3Shape Dental System باز شود و مراحل طراحی و ساخت با دقت، سرعت و کیفیت بالاتری انجام گیرد. این موضوع بهویژه در خدمات طراحی و اسکن دیجیتال در مشهد اهمیت زیادی دارد؛ زیرا آمادهسازی صحیح فایل، احتمال خطا در فرآیند ساخت نهایی را به حداقل میرساند.

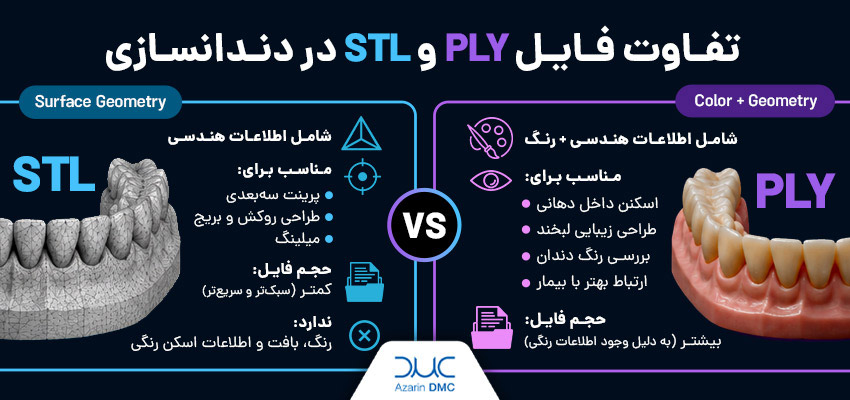

تفاوت فایل STL و فایل PLY در دندانسازی
اگرچه هر دو فرمت برای انتقال اطلاعات سهبعدی استفاده میشوند، اما کاربرد آنها یکسان نیست و انتخاب صحیح هرکدام به نوع سفارش بستگی دارد.
|
فایل STL در دندانسازی |
فایل PLY در دندانسازی |
|
فقط اطلاعات هندسی را ذخیره میکند. |
اطلاعات هندسی و رنگ را ذخیره میکند. |
|
حجم فایل کمتر است. |
حجم فایل بیشتر است. |
|
مناسب برای Dental Milling |
مناسب برای طراحیهای زیبایی و تحلیل رنگ |
|
بیشترین سازگاری با نرمافزارهای CAD/CAM |
مناسب برای اسکنهای رنگی |
|
بهترین انتخاب برای ساخت روکش، بریج و ایمپلنت |
مناسب برای پروژههای زیبایی و مستندسازی |
بهطور کلی، اگر هدف شما ساخت ترمیمهایی مانند Crown، Bridge، Implant، Veneer یا سایر پروتزهای دندانی باشد، بهترین فرمت برای لابراتوار دیجیتال معمولاً فایل STL است. اما زمانی که اطلاعات رنگ و بافت نیز اهمیت داشته باشد، استفاده از فایل PLY در دندانسازی میتواند گزینه مناسبتری باشد.
چگونه فایل STL را قبل از ارسال به لابراتوار دندانسازی دیجیتال آماده کنیم؟
آمادهسازی فایل STL در دندانسازی یکی از مهمترین مراحل قبل از ارسال سفارش به لابراتوار دندانسازی دیجیتال است. حتی اگر اسکن با یک Intraoral Scanner پیشرفته انجام شده باشد، وجود خطاهای کوچک در فایل میتواند باعث کاهش دقت طراحی یا حتی توقف فرآیند ساخت شود. این موضوع در پروژههای حساس همچون طراحی و ساخت بار ایمپلنت با CAD/CAM اهمیت بیشتری دارد؛ زیرا کوچکترین ایراد در فایل اسکن میتواند بر دقت اتصال بار ایمپلنت و نتیجه نهایی درمان تأثیر بگذارد. به همین دلیل، توصیه میشود قبل از ارسال فایل، چند مرحله مهم را بهدقت بررسی کنید.
کامل بودن اسکن و مدل سهبعدی را بررسی کنید
اولین قدم در آمادهسازی فایل STL برای دندانسازی، بررسی کامل بودن فایل اسکن سهبعدی دندان است. مدل نباید دارای بخشهای حذفشده، سوراخ یا نواحی ناقص باشد. در نرمافزارهای exocad، Medit Link یا 3Shape Dental System میتوانید مدل را از تمام زوایا مشاهده کنید و از کامل بودن Mesh مطمئن شوید. اگر حتی بخش کوچکی از دندان، لثه یا ناحیه تراش اسکن نشده باشد، احتمال خطا در طراحی و ساخت پروتز افزایش پیدا میکند.
خط پایان تراش (Margin) را با دقت بررسی کنید
یکی از مهمترین بخشهای هر سفارش دیجیتال، تشخیص صحیح Margin است. اگر خط پایان تراش بهصورت واضح در فایل مشخص نباشد، نرمافزار Dental CAD نمیتواند مرز دقیق روکش یا پروتز را تشخیص دهد. برای جلوگیری از این مشکل به موارد زیر توجه داشته باشید :
- از خشک بودن محیط اسکن مطمئن شوید.
- خون یا بزاق روی ناحیه تراش وجود نداشته باشد.
- در صورت نیاز، اسکن همان ناحیه را مجدداً انجام دهید.
- هرچه Margin واضحتر باشد، دقت طراحی Crown، Bridge یا Veneer بیشتر خواهد بود.
اکلوژن (Occlusion) را کنترل کنید
پس از تکمیل اسکن، وضعیت Occlusion یا تماس دندانهای فک بالا و پایین را بررسی کنید. اگر فایل بایت (Bite Scan) بهدرستی ثبت نشده باشد، احتمال ایجاد تداخل هنگام طراحی و ساخت پروتز وجود دارد.
اکلوژن صحیح باعث میشود مراحل طراحی در CAD/CAM دندانسازی بدون نیاز به اصلاحات اضافی انجام شود و پروتز نهایی تطابق بهتری با دهان بیمار داشته باشد.
نویزهای اضافی را حذف کنید
گاهی هنگام اسکن، بخشهایی مانند زبان، گونه، لب یا قسمتهایی از تجهیزات وارد فایل اسکن دیجیتال میشوند. این اطلاعات اضافی حجم فایل را افزایش داده و ممکن است باعث اختلال در نرمافزارهای طراحی شود. قبل از ذخیره فایل STL در دندانسازی بهتر است این قسمتهای اضافی حذف شوند تا مدل نهایی تمیز و دقیق باشد.
نام فایل را بهصورت استاندارد ثبت کنید
یکی از اشتباهات رایج، استفاده از نامهای نامشخص برای فایلها است. بهتر است هنگام ذخیره فایل STL یا فایل PLY از یک الگوی مشخص استفاده کنید. برای مثال به موارد زیر دقت داشته باشید:
- نام بیمار
- شماره پرونده
- تاریخ اسکن
- نوع ترمیم
انجام این کار از اشتباه در ثبت سفارش و شناسایی فایلها در لابراتوار دندانسازی دیجیتال جلوگیری میکند.
چه زمانی از فایل PLY در دندانسازی استفاده کنیم؟
اگرچه فایل STL در دندانسازی رایجترین فرمت برای طراحی و ساخت پروتز است، اما در برخی شرایط استفاده از فایل PLY در دندانسازی انتخاب مناسبتری خواهد بود. برخلاف فرمت STL که تنها اطلاعات هندسی را ذخیره میکند، فرمت PLY قادر است اطلاعات رنگ، بافت و جزئیات سطح را نیز ثبت کند. به همین دلیل، در پروژههایی که ظاهر دندان اهمیت بیشتری دارد، این فرمت کاربرد گستردهای پیدا کرده است. استفاده از فایل PLY معمولاً در موارد زیر توصیه میشود:
- طراحی لبخند دیجیتال (Digital Smile Design)
- ثبت رنگ طبیعی دندانها
- اسکن بافت نرم و لثه
- مستندسازی درمان
- ارتباط دقیقتر بین کلینیک و لابراتوار
البته باید توجه داشت که همه نرمافزارها و دستگاههای Dental Milling از اطلاعات رنگی فایل PLY پشتیبانی نمیکنند. بنابراین، پیش از ارسال سفارش بهتر است از لابراتوار درباره فرمت موردنیاز و امکان استفاده از دادههای مربوط به تطبیق رنگ دیجیتال دندان سؤال کنید تا فرآیند طراحی و ساخت با دقت بیشتری انجام شود.
رایجترین خطاها هنگام ارسال فایل STL و PLY
بخش قابل توجهی از تأخیر در ساخت پروتز به دلیل مشکلات موجود در فایلهای ارسالی است. آشنایی با این خطاها باعث میشود سفارش شما سریعتر و با دقت بیشتری پردازش شود.
- ناقص بودن Mesh: وجود سوراخ یا شکستگی در Mesh باعث میشود مدل سهبعدی قابل پردازش نباشد.
- مشخص نبودن Margin: اگر Margin بهوضوح ثبت نشده باشد، احتمال خطا در طراحی روکش افزایش پیدا میکند.
- کیفیت پایین فایل اسکن: حرکت بیمار، رطوبت زیاد یا اسکن ناقص میتواند کیفیت فایل اسکن دیجیتال را کاهش دهد.
- انتخاب فرمت اشتباه: ارسال فایل PLY به لابراتواری که فقط با فایل STL کار میکند، یا بالعکس، ممکن است باعث تأخیر در شروع پروژه شود.
- حجم بسیار زیاد فایل: در برخی موارد، وجود اطلاعات اضافی باعث افزایش حجم فایل و کند شدن پردازش در نرمافزارهای Dental CAD میشود.
سخن پایانی
فایل STL در دندانسازی و فایل PLY در دندانسازی نقش مهمی در موفقیت فرآیندهای دیجیتال دارند و آمادهسازی صحیح آنها میتواند دقت طراحی، کیفیت ساخت و سرعت انجام سفارش را بهطور قابلتوجهی افزایش دهد. بررسی مواردی مانند Mesh، Margin، Occlusion و انتخاب فرمت مناسب، از بروز خطاهای رایج جلوگیری کرده و روند همکاری با لابراتوار دندانسازی دیجیتال را سادهتر میکند. اگر به دنبال خدمات تخصصی طراحی CAD/CAM، میلینگ دقیق و ساخت انواع پروتزهای دندانی با بالاترین کیفیت هستید، میلینگ سنتر آذرین با بهرهگیری از تجهیزات پیشرفته و تیمی متخصص، آماده ارائه خدمات حرفهای و همراهی شما در تمامی مراحل سفارشهای دیجیتال است.
