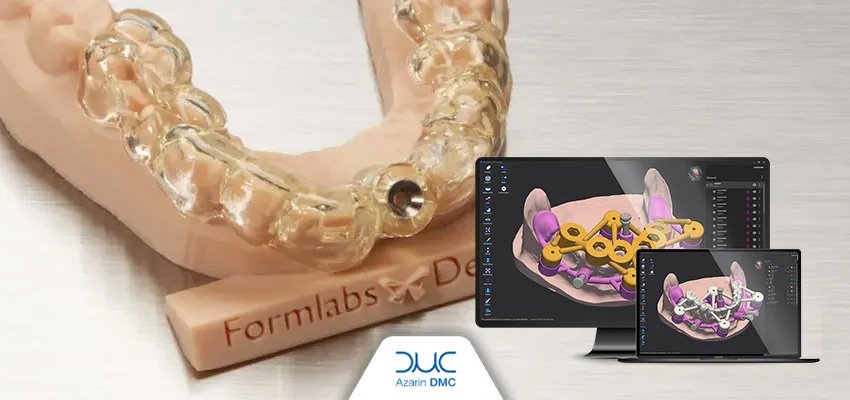

ساخت جراحی گاید با پرینتر 3D و میلینگ یکی از مهمترین خدمات در دندانسازی دیجیتال است که نقش مهمی در افزایش دقت جراحی هدایتشده ایمپلنت (Guided Implant Surgery) دارد. در این فرآیند، با استفاده از فایلهای STL و DICOM، CBCT و نرمافزارهایی مانند Exocad و 3Shape Dental System، گاید جراحی بهصورت دیجیتال طراحی و سپس با پرینتر سهبعدی SLA/DLP یا میلینگ تولید میشود. انتخاب هر روش به عواملی مانند دقت، متریال، سرعت تولید و نوع کیس بستگی دارد. در ادامه با مراحل ساخت Surgical Guide، تفاوت این دو روش و مزایای هر کدام آشنا خواهید شد.
ساخت جراحی گاید (Surgical Guide) چیست؟
ساخت جراحی گاید (Surgical Guide) یکی از مهمترین مراحل در جراحی هدایتشده ایمپلنت است. در این فرآیند، یک راهنمای جراحی اختصاصی بر اساس اطلاعات دیجیتال بیمار طراحی و تولید میشود تا دندانپزشک بتواند ایمپلنت را با دقت بالا و مطابق با طرح درمان در محل از پیش تعیینشده قرار دهد. این گاید بر اساس اطلاعات بهدستآمده از اسکن داخل دهانی، تصاویر CBCT و ادغام فایلهای STL و DICOM ساخته میشود تا محل، زاویه و عمق قرارگیری ایمپلنت با دقت بالایی مشخص شود.
در دندانسازی دیجیتال، طراحی Surgical Guide با استفاده از نرمافزارهایی مانند Exocad، 3Shape Dental System، Blue Sky Plan و coDiagnostiX انجام میشود. کیفیت این مرحله به دقت اطلاعات اولیه وابسته است؛ به همین دلیل، بهرهگیری از خدمات طراحی و اسکن دیجیتال در مشهد میتواند نقش مهمی در تولید یک جراحی گاید دقیق و متناسب با شرایط بیمار داشته باشد. پس از تأیید طراحی، فایل نهایی برای ساخت جراحی گاید با پرینتر 3D یا ساخت جراحی گاید با میلینگ آماده میشود. استفاده از این فناوری علاوه بر افزایش دقت، زمان جراحی را کاهش داده و احتمال بروز خطا در جایگذاری ایمپلنت را به حداقل میرساند.

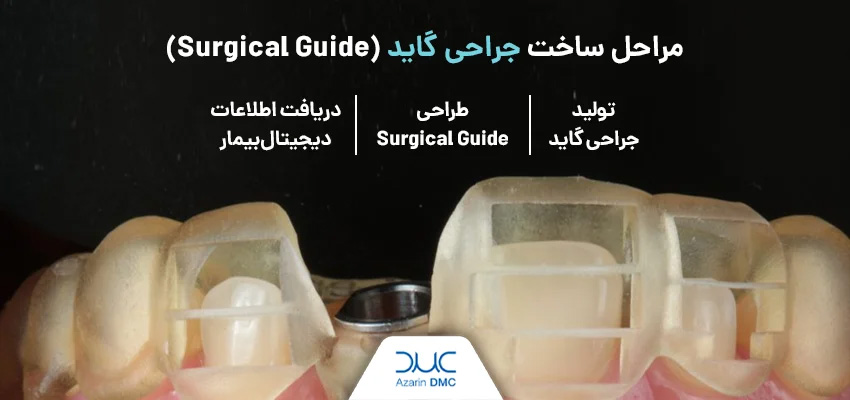

مراحل ساخت جراحی گاید (Surgical Guide)
مراحل ساخت جراحی گاید (Surgical Guide) شامل دریافت اطلاعات دیجیتال بیمار، طراحی گاید، تولید با پرینتر 3D یا میلینگ و کنترل کیفیت نهایی است. هر یک از این مراحل نقش مهمی در دقت جراحی هدایتشده ایمپلنت و کیفیت نهایی گاید دارند. در مجموعههای تخصصی دندانسازی دیجیتال، علاوه بر خدمات ساخت جراحی گاید، خدمات تراش تیتانیوم Ti5 در مشهد نیز با استفاده از فناوری CAD/CAM ارائه میشود. این تجهیزات پیشرفته دقت بالایی را در تولید انواع قطعات دندانسازی فراهم میکنند.
دریافت اطلاعات دیجیتال بیمار
اولین مرحله از مراحل ساخت جراحی گاید، تهیه اطلاعات دقیق از وضعیت دهان و فک بیمار است. در این بخش، تصاویر CBCT برای بررسی استخوان و ساختارهای آناتومیک و فایل STL حاصل از اسکن داخل دهانی یا اسکن لابراتواری تهیه میشوند. در این فرآیند فایل STL در دندانسازی نقش کلیدی در انتقال اطلاعات سهبعدی بیمار به نرمافزارهای طراحی دارد و امکان طراحی دقیق Surgical Guide را فراهم میکند. سپس این اطلاعات برای طراحی دیجیتال و آمادهسازی فایل نهایی تولید مورد استفاده قرار میگیرند.
طراحی Surgical Guide
در مرحله طراحی، فایلهای STL و DICOM در نرمافزارهایی مانند Exocad، Blue Sky Plan یا 3Shape Dental System با یکدیگر تطبیق داده میشوند. پس از تعیین موقعیت ایمپلنت، محل قرارگیری Sleeve جراحی، ضخامت گاید و مسیر ورود دریلها مشخص شده و فایل نهایی برای تولید آماده میشود.
تولید جراحی گاید
پس از تکمیل طراحی، نوبت به ساخت گاید میرسد. امروزه دو روش اصلی ساخت جراحی گاید با پرینتر 3D و ساخت جراحی گاید با میلینگ برای تولید Surgical Guide وجود دارد. هر یک از این روشها مزایا و کاربردهای خاص خود را دارند.

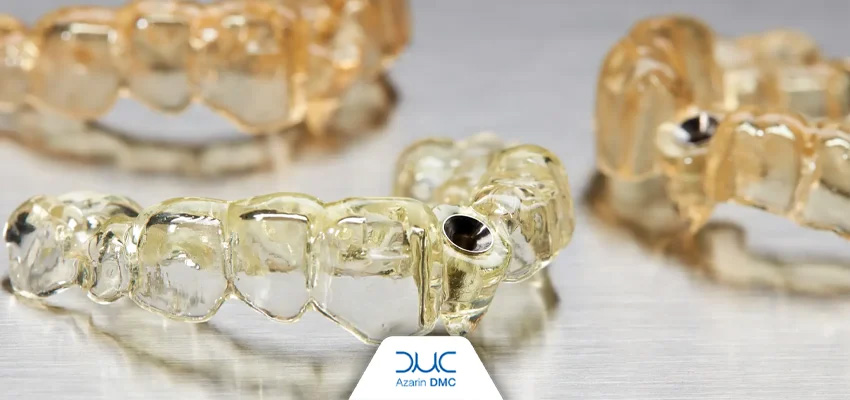

ساخت جراحی گاید با پرینتر 3D و مزایای آن
ساخت جراحی گاید با پرینتر 3D رایجترین روش تولید گاید جراحی دیجیتال است. در این روش، فایل طراحیشده با استفاده از فناوریهای SLA یا DLP و رزینهای زیستسازگار مانند Formlabs Surgical Guide Resin یا NextDent SG Resin چاپ میشود. در بسیاری از کیسهای ایمپلنت، اطلاعات حاصل از واکسآپ تشخیصی نیز در کنار اسکنهای دیجیتال برای برنامهریزی دقیقتر درمان و طراحی Surgical Guide مورد استفاده قرار میگیرد. مزایای ساخت جراحی گاید با پرینتر 3D عبارتند از:
- دقت بالا در تولید گایدهای جراحی با جزئیات دقیق
- سرعت تولید بیشتر نسبت به بسیاری از روشهای ساخت
- هزینه مقرونبهصرفهتر برای تولید گایدهای سفارشی
- امکان ساخت هندسههای پیچیده و طراحیهای اختصاصی
- هدررفت بسیار کم متریال در فرآیند تولید
- امکان تولید مجدد گاید از روی فایل دیجیتال بدون نیاز به طراحی مجدد
- سازگاری با رزینهای زیستسازگار مخصوص Surgical Guide
- مناسب برای تولید همزمان چندین گاید در یک فرآیند چاپ
ساخت جراحی گاید با میلینگ و مزایای آن
در ساخت جراحی گاید با میلینگ، گاید از بلوکهای مخصوص مانند PMMA توسط دستگاههای CAD/CAM تراش داده میشود. در پروژههایی که پیش از طراحی وکسآپ تشخیصی انجام شده است، اطلاعات حاصل از آن برای تعیین موقعیت ایدهآل ایمپلنت و طراحی دقیق جراحی گاید مورد استفاده قرار میگیرد. سپس فایل نهایی با استفاده از فناوری میلینگ تولید میشود. این روش به دلیل دقت ابعادی بالا و کیفیت سطح مناسب، در برخی پروژههای خاص کاربرد دارد.
میلینگ میتواند گزینه مناسبی برای ساخت گایدهایی باشد که به استحکام بیشتر یا پرداخت سطح دقیقتری نیاز دارند. البته در مقایسه با پرینتر سهبعدی، میزان هدررفت متریال بیشتر است و تولید قطعات با طراحیهای پیچیده ممکن است با محدودیتهایی همراه باشد. از مهمترین مزایای ساخت جراحی گاید با میلینگ میتوان به موارد زیر اشاره کرد:
- دقت ابعادی بالا در فرآیند ماشینکاری
- کیفیت سطح بسیار صاف و یکنواخت بدون نیاز به پرداخت زیاد
- استحکام مناسب به دلیل تولید از بلوکهای یکپارچه PMMA
- پایداری ابعادی بالا در قطعات نهایی
- مناسب برای کیسهای خاص که به متریال میلینگ نیاز دارند
- سازگاری با تجهیزات CAD/CAM و فرآیندهای استاندارد دندانسازی دیجیتال
- کیفیت تکرار پذیر در تولید گریدهای مشابه
- کنترل دقیق ابعاد در طول فرایند تراش و تولید
مقایسه ساخت جراحی گاید با پرینتر 3D و میلینگ
مقایسه ساخت جراحی گاید با پرینتر 3D و میلینگ نشان میدهد هر دو روش با هدف تولید Surgical Guide دقیق بهکار میروند، اما از نظر فناوری ساخت، متریال، سرعت تولید، هزینه و کاربرد تفاوتهایی دارند. انتخاب بهترین روش به نوع کیس، دقت مورد نیاز و امکانات دندانسازی دیجیتال یا میلینگ سنتر بستگی دارد. در جدول زیر به مقایسه این دو مورد میپردازیم.
|
ویژگی |
ساخت جراحی گاید با پرینتر 3D |
ساخت جراحی گاید با میلینگ |
|
روش تولید |
تولید لایهبهلایه با فناوریهای SLA یا DLP |
تراش گاید از بلوک PMMA یا سایر متریالها با دستگاه CAD/CAM |
|
متریال |
رزینهای زیستسازگار (مانند NextDent SG و Formlabs Surgical Guide) |
بلوکهای PMMA یا پلیمرهای قابل میلینگ |
|
پیچیدگی طراحی |
مناسب برای طراحیهای پیچیده و هندسههای خاص |
در طراحیهای بسیار پیچیده محدودیت بیشتری دارد |
|
هدررفت متریال |
بسیار کم |
بیشتر (به دلیل تراشیده و حذف شدن بخشی از بلوک) |
|
سرعت تولید |
معمولاً سریعتر (بهویژه برای ساخت چند گاید همزمان) |
نیاز به زمان تراش جداگانه برای هر گاید |
|
کیفیت سطح |
کیفیت مناسب (پس از شستوشو و کیورینگ) |
ایجاد سطحی بسیار صاف و یکنواخت |
|
هزینه تولید |
معمولاً مقرونبهصرفهتر |
هزینه بیشتر (به دلیل مصرف بلوک و زمان ماشینکاری) |
|
کاربرد رایج |
رایجترین روش ساخت در لابراتوارهای دیجیتال |
بیشتر برای کیسهای خاص یا زمان مدنظر بودن متریال میلینگ |
سخن پایانی
ساخت جراحی گاید با پرینتر 3D و میلینگ نقش مهمی در افزایش دقت جراحی هدایتشده ایمپلنت و بهبود نتایج درمان دارد. هر دو روش با بهرهگیری از فناوری CAD/CAM و طراحی دیجیتال، امکان تولید Surgical Guide با دقت بالا را فراهم میکنند، اما انتخاب روش مناسب به نوع کیس، متریال مورد نیاز و تجهیزات لابراتوار بستگی دارد. اگر به دنبال خدمات تخصصی ساخت جراحی گاید با استفاده از تجهیزات پیشرفته و کنترل کیفیت دقیق هستید، مجموعه میلینگ سنتر آذرین با بهرهگیری از فناوریهای روز، آماده ارائه خدمات طراحی و تولید انواع Surgical Guide برای لابراتوارهای دندانسازی و دندانپزشکان است.
