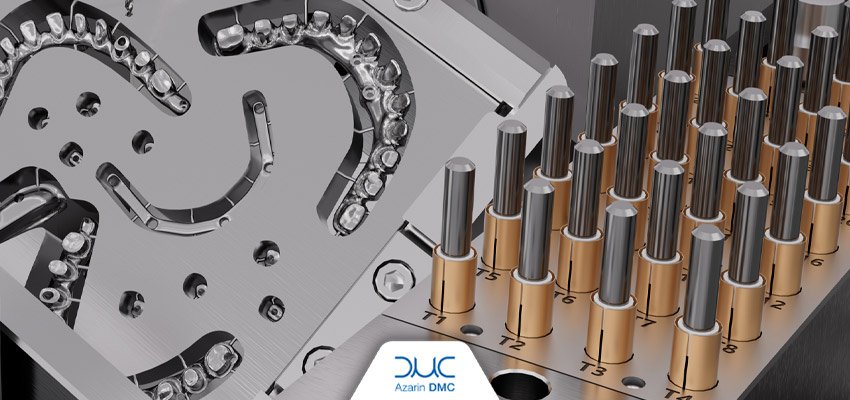

میلینگ ۵ محوره یکی از فناوریهای پیشرفته در ماشینکاری دیجیتال است که امکان حرکت ابزار و قطعه را در چند جهت مختلف فراهم میکند. این قابلیت باعث میشود دستگاه بتواند بخشهایی از یک قطعه با هندسه پیچیده را که دسترسی به آنها با دستگاههای سادهتر دشوار است، با انعطاف بیشتری ماشینکاری کند. در میلینگ ۵ محوره در دندانسازی، دستگاه معمولاً در کنار فناوری CAD/CAM مورد استفاده قرار میگیرد. ابتدا مدل مورد نظر بهصورت دیجیتال طراحی میشود و سپس نرمافزار CAM مسیر حرکت ابزار را محاسبه میکند. در مرحله بعد، دستگاه بر اساس اطلاعات دریافتشده عملیات تراش را انجام میدهد. اما میلینگ ۵ محوره چیست و چه تفاوتی با سیستمهای سه یا چهار محور دارد؟ برای پاسخ به این سؤال باید ابتدا ساختار حرکتی این دستگاهها را بشناسیم.
میلینگ ۵ محوره در دندانسازی چیست؟
میلینگ ۵ محوره در دندانسازی به فرآیندی گفته میشود که در آن دستگاه علاوه بر سه محور حرکتی خطی، از دو محور چرخشی نیز استفاده میکند. ترکیب این حرکات باعث میشود ابزار بتواند نسبت به قطعه در زوایای مختلف قرار بگیرد. این ویژگی در ساخت قطعات دندانی اهمیت دارد؛ زیرا بسیاری از ترمیمها و قطعات پروتزی دارای سطوح منحنی، زوایای متنوع و جزئیات ظریف هستند. دستگاه پنجمحوره میتواند مسیر ابزار را با آزادی حرکتی بیشتری اجرا کند و دسترسی مناسبتری به قسمتهای مختلف قطعه داشته باشد. در واقع، مزیت اصلی این فناوری فقط افزایش تعداد محورها نیست؛ بلکه کنترل همزمان حرکات و تغییر زاویه ابزار است که کاربرد آن را در خدمات تراش تیتانیوم Ti5 در مشهد و ماشینکاری قطعات پیچیده افزایش میدهد.
ساختار حرکتی میلینگ ۵ محوره در دندانسازی
برای درک بهتر عملکرد دستگاه، باید با نحوه حرکت محورهای آن آشنا شویم.
محورهای خطی در میلینگ ۵ محوره
سه محور اصلی دستگاه وظیفه ایجاد حرکت خطی در سه جهت فضایی را بر عهده دارند. این محورها امکان جابهجایی ابزار یا قطعه را در جهتهای مختلف فراهم میکنند. دقت این حرکات اهمیت زیادی دارد؛ زیرا هرگونه خطا در اجرای مسیر میتواند روی ابعاد قطعه نهایی اثر بگذارد.
محورهای چرخشی و تغییر زاویه در میلینگ ۵ محوره
دو محور دیگر حرکت چرخشی ایجاد میکنند. این محورها به ابزار یا قطعه اجازه میدهند نسبت به یکدیگر تغییر زاویه داشته باشند. حرکت چرخشی یکی از مهمترین تفاوتهای دستگاه پنجمحوره با سیستمهای سادهتر است و امکان دسترسی بهتر به سطوح زاویهدار را فراهم میکند.
هماهنگی محورها در فرآیند میلینگ ۵ محوره
در میلینگ ۵ محوره در دندانسازی، حرکات خطی و چرخشی باید با یکدیگر هماهنگ باشند. نرمافزار کنترل دستگاه بر اساس مسیر تعریفشده، حرکت محورها را مدیریت میکند تا ابزار بتواند مسیر مورد نظر را دنبال کند. این هماهنگی در هنگام ماشینکاری قطعات دارای انحنا و جزئیات متعدد اهمیت بیشتری پیدا میکند.
مراحل انجام میلینگ ۵ محوره در دندان سازی
فرآیند ساخت با دستگاه پنجمحوره معمولاً از چند مرحله اصلی تشکیل میشود.
- طراحی مدل دیجیتال: ابتدا مدل مورد نظر با استفاده از اطلاعات اسکن یا دادههای موجود در نرمافزار CAD طراحی میشود. در این مرحله شکل، ابعاد و جزئیات قطعه مشخص میشوند.
- آمادهسازی فایل ساخت: پس از پایان طراحی، فایل باید برای مرحله ماشینکاری آماده شود. نوع فایل و اطلاعات هندسی آن باید با نرمافزار مورد استفاده سازگار باشد.
- تعیین مسیر ابزار: نرمافزار CAM بر اساس هندسه مدل، مسیر حرکت ابزار را ایجاد میکند. در سیستم پنجمحوره، علاوه بر مسیر حرکت خطی، زاویه ابزار نیز در نقاط مختلف میتواند تغییر کند.
- اجرای ماشینکاری: پس از ارسال اطلاعات به دستگاه، ابزار طبق مسیر مشخصشده حرکت کرده و ماده اضافی را از بلوک جدا میکند.
- بررسی قطعه نهایی: در پایان، قطعه از نظر ابعاد، فرم، کیفیت سطح و مطابقت با مدل دیجیتال بررسی میشود تا مشخص شود نتیجه ساخت با طراحی اولیه هماهنگ است یا خیر.

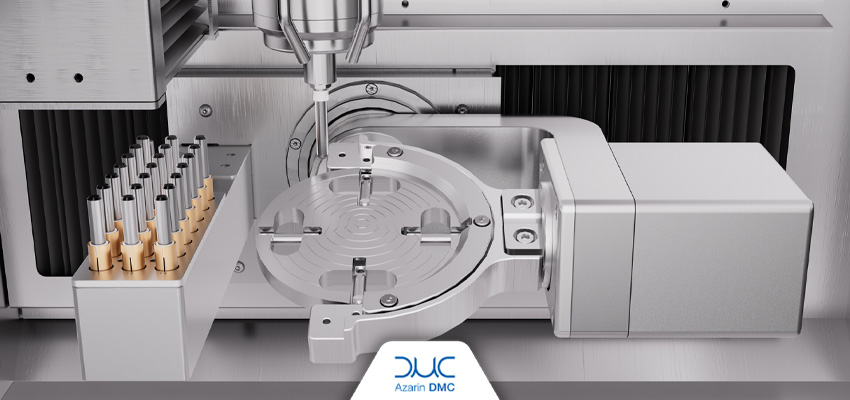

اجزای مهم دستگاه میلینگ ۵ محوره
ساختار دستگاه از بخشهای مختلفی تشکیل شده که عملکرد هماهنگ آنها برای اجرای دقیق فرآیند ضروری است.
عملکرد اسپیندل در میلینگ ۵ محوره
اسپیندل وظیفه چرخاندن ابزار را بر عهده دارد. سرعت و توان آن باید با نوع ماده و ابزار مورد استفاده هماهنگ باشد.

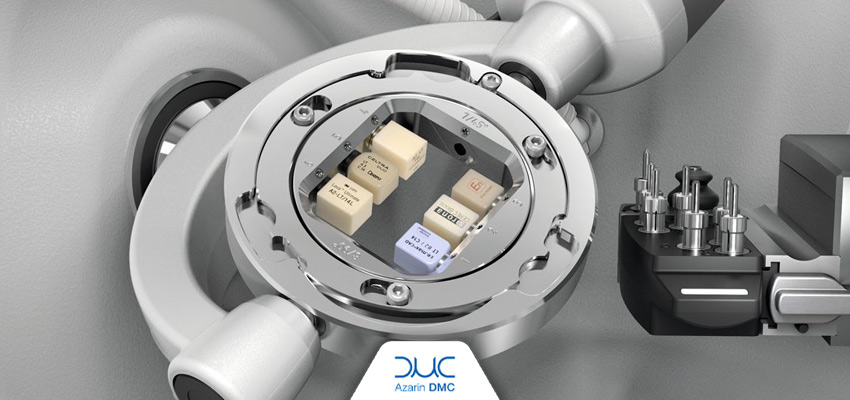

سیستم نگهدارنده قطعه در میلینگ ۵ محوره
قطعه یا بلوک مورد استفاده باید بهصورت پایدار در دستگاه قرار بگیرد. هرگونه جابهجایی ناخواسته میتواند روی نتیجه ماشینکاری اثر بگذارد.
ابزارهای برش مناسب برای میلینگ ۵ محوره
ابزارهای مختلف برای برداشت ماده و ایجاد جزئیات قطعه مورد استفاده قرار میگیرند. انتخاب ابزار به جنس ماده و نوع عملیات بستگی دارد.
سیستم کنترل دستگاه میلینگ ۵ محوره
سیستم کنترل، اطلاعات دریافتشده از نرمافزار را به حرکات قابل اجرا برای دستگاه تبدیل میکند و هماهنگی میان محورهای مختلف را مدیریت میکند.
تفاوت میلینگ ۵ محوره با دستگاههای ۳ و ۴ محوره
تفاوت اصلی این دستگاهها به تعداد محورهای حرکتی و میزان آزادی حرکت آنها مربوط میشود. در دستگاه سهمحوره، حرکت در سه جهت خطی انجام میشود. در سیستم چهار محور، یک محور چرخشی نیز به این مجموعه اضافه میشود. اما در دستگاه پنجمحوره، دو محور چرخشی در کنار سه محور خطی قرار میگیرند.
|
ویژگی |
۳ محوره |
۴ محوره |
۵ محوره |
|
محور خطی |
۳ |
۳ |
۳ |
|
محور چرخشی |
- |
۱ |
۲ |
|
آزادی حرکت |
محدود |
متوسط |
بیشتر |
|
دسترسی به زوایای پیچیده |
محدود |
بهتر |
مناسبتر |
|
ماشینکاری هندسه پیچیده |
محدودتر |
متوسط |
انعطافپذیرتر |

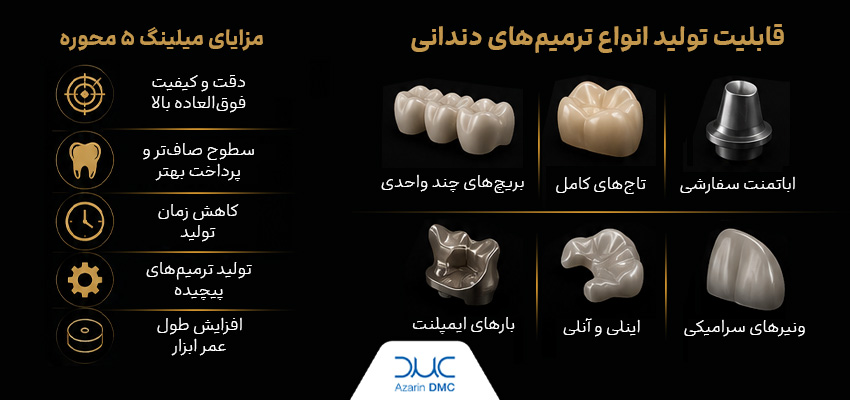

مزایای استفاده از میلینگ ۵ محوره
استفاده از این فناوری میتواند مزایای مختلفی در فرآیند ساخت دیجیتال ایجاد کند.
- دسترسی به زوایای دشوار: حرکت چرخشی محورها امکان قرارگیری ابزار در زوایای مختلف را فراهم میکند و دسترسی به برخی سطوح پیچیده را آسانتر میکند.
- کاهش جابهجایی قطعه: در برخی فرآیندهای ماشینکاری، قابلیت چند محوره میتواند نیاز به تغییر مکرر موقعیت قطعه را کاهش دهد.
- اجرای مسیرهای پیچیده: حرکت همزمان محورها امکان اجرای مسیرهایی را فراهم میکند که در سیستمهای محدودتر ممکن است نیازمند چند مرحله ماشینکاری باشند.
- افزایش انعطافپذیری ساخت: دستگاه پنجمحوره میتواند برای طیف متنوعی از هندسهها و قطعات مورد استفاده قرار گیرد، البته به شرط سازگاری دستگاه، ابزار و نرمافزار با کاربرد مورد نظر.
کاربردهای میلینگ ۵ محوره در لابراتوار

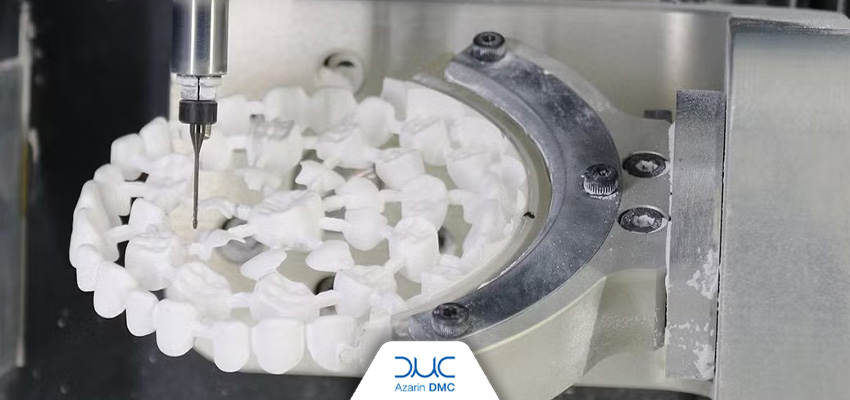

کاربرد میلینگ ۵ محوره در دندانسازی به قابلیت دستگاه، نوع ماده و هندسه قطعه بستگی دارد. این فناوری میتواند در ساخت انواع قطعات پروتزی که دارای سطوح منحنی، زوایای متنوع و جزئیات هندسی پیچیده هستند مورد استفاده قرار گیرد. برای مثال، در ساخت روکش و بریج، کنترل چند محوره امکان اجرای مسیرهای مختلف ابزار روی سطوح پیچیده را فراهم میکند. همچنین در تولید قطعات ایمپلنتی، وجود دسترسی مناسب ابزار به نواحی مختلف قطعه اهمیت زیادی دارد و حرکت همزمان محورها میتواند به اجرای دقیقتر مسیر ماشینکاری کمک کند.
ساخت اباتمنت نیز به کنترل مناسب فرم و ابعاد قطعه نیاز دارد و دستگاه پنجمحوره میتواند مسیرهای متنوع ماشینکاری را بر اساس طراحی دیجیتال اجرا کند. در تولید فریمهای پروتزی نیز که ممکن است دارای ساختارهای پیچیده و نواحی با دسترسی دشوار باشند، استفاده از میلینگ ۵ محوره میتواند انعطاف بیشتری در فرآیند ساخت ایجاد کند.
مواد قابل ماشینکاری با میلینگ ۵ محوره
مواد قابل استفاده به مدل دستگاه و مشخصات فنی آن بستگی دارند. بنابراین نمیتوان یک ماده مشخص را برای تمام دستگاههای پنجمحوره مناسب دانست.
- زیرکونیا: زیرکونیا یکی از مواد رایج در فرآیندهای دیجیتال دندانسازی است. اگر میخواهید بیشتر با روکش زیرکونیا چیست و کاربرد آن آشنا شوید، میتوانید مقاله مرتبط را مطالعه کنید. بلوکهای زیرکونیا در بسیاری از سیستمها در حالت پیشسینترشده ماشینکاری میشوند و سپس فرایند سینترینگ روی آنها انجام میشود.
- PMMA :PMMA در برخی کاربردهای موقت و ساخت قطعات دندانی استفاده میشود و قابلیت ماشینکاری دیجیتال دارد.
- موم: بلوکهای مومی نیز در برخی فرآیندهای آزمایشگاهی و ساخت دیجیتال مورد استفاده قرار میگیرند. ویژگیهای این ماده باعث میشود تنظیمات ماشینکاری آن با مواد سختتر متفاوت باشد.
- مواد کامپوزیتی: برخی بلوکهای کامپوزیتی برای ماشینکاری دیجیتال تولید شدهاند و میتوانند در کاربردهای مشخص دندانسازی مورد استفاده قرار گیرند.
- آلیاژهای فلزی: برخی دستگاههای تخصصی قابلیت ماشینکاری فلزات و آلیاژهای مشخص را دارند. در این موارد توان اسپیندل، ابزار و سیستم خنککاری یا مدیریت حرارت اهمیت بیشتری پیدا میکند.
نقش CAD/CAM در میلینگ ۵ محوره در دندانسازی
میلینگ ۵ محوره در دندانسازی معمولاً بخشی از یک فرآیند کامل CAD/CAM است و در پروژههایی مانند طراحی و ساخت بار ایمپلنت با CAD/CAM اطلاعات طراحی دیجیتال پس از آمادهسازی به مرحله ماشینکاری منتقل میشود.
- ارتباط طراحی و ساخت: در مرحله CAD، شکل قطعه بهصورت دیجیتال ایجاد میشود. سپس اطلاعات طراحی به بخش CAM منتقل میشود تا مسیر مناسب برای ساخت ایجاد شود.
- تولید مسیر ابزار: CAM وظیفه دارد مسیر حرکت ابزار را بر اساس هندسه مدل مشخص کند. در ماشینکاری پنجمحوره، این مسیر میتواند شامل تغییرات زاویهای نیز باشد.
- انتقال اطلاعات به دستگاه: پس از آماده شدن مسیر، دادهها به دستگاه منتقل میشوند. دستگاه نیز حرکات تعریفشده را اجرا میکند تا مدل دیجیتال به یک قطعه فیزیکی تبدیل شود.
تاثیر ابزار بر کیفیت میلینگ ۵ محوره
ابزار یکی از عوامل مهم در کیفیت ماشینکاری است. حتی اگر دستگاه از دقت بالایی برخوردار باشد، استفاده از ابزار نامناسب یا فرسوده میتواند نتیجه نهایی را تحت تأثیر قرار دهد. قطر ابزار، شکل هندسی، جنس، وضعیت لبههای برنده و میزان فرسودگی همگی باید در زمان انتخاب ابزار در نظر گرفته شوند. در میلینگ ۵ محوره در دندانسازی، انتخاب ابزار مناسب برای نواحی مختلف قطعه اهمیت بیشتری دارد؛ برای مثال در ماشینکاری موادی مانند تیتانیوم، آشنایی با تیتانیوم گرید ۵ در پروتز دندان میتواند در انتخاب ابزار و تنظیمات مناسب فرآیند نیز اهمیت داشته باشد.
عوامل مؤثر بر دقت میلینگ ۵ محوره در دندانسازی
دقت نهایی به مجموعهای از عوامل وابسته است که در ادامه به آن ها می پردازیم:
- دقت حرکتی محورها: محورها باید بتوانند حرکت مورد نظر را با کمترین خطای ممکن اجرا کنند. لقی یا خطای حرکتی میتواند باعث اختلاف میان طراحی و قطعه نهایی شود.
- وضعیت اسپیندل: لرزش اسپیندل میتواند روی کیفیت سطح و دقت ماشینکاری اثر بگذارد. بررسی منظم وضعیت اسپیندل اهمیت دارد.
- کیفیت فایل طراحی: مدل دیجیتال پایه فرآیند ساخت است. وجود خطا در فایل اولیه میتواند در مراحل بعدی نیز مشکل ایجاد کند.
- تنظیمات CAM: مسیر ابزار، سرعت حرکت و سایر پارامترهای ماشینکاری باید متناسب با ماده و هندسه قطعه انتخاب شوند.
- وضعیت ابزار: فرسودگی ابزار میتواند باعث افت کیفیت سطح، افزایش زمان ماشینکاری و ایجاد خطا در برخی جزئیات شود.
کنترل کیفیت قطعات ساختهشده با میلینگ ۵ محوره در دندانسازی
پس از پایان فرآیند میلینگ ۵ محوره در دندانسازی، قطعه باید از نظر ابعاد، کیفیت سطح و میزان تطابق با مدل دیجیتال بررسی شود. در مرحله کنترل ابعاد، اندازههای قطعه ساختهشده با اطلاعات موجود در فایل طراحی مقایسه میشود تا میزان انطباق آن با مدل اولیه مشخص شود. همچنین سطح قطعه از نظر وجود خط ابزار، زبری غیرعادی یا آثار ناشی از لرزش بررسی میشود؛ زیرا چنین مواردی میتوانند به انتخاب ابزار، وضعیت آن یا تنظیمات ماشینکاری مرتبط باشند. در نهایت، مقایسه قطعه نهایی با مدل دیجیتال میتواند اختلافهای احتمالی در فرم، ابعاد و جزئیات طراحی را مشخص کرده و به ارزیابی کیفیت خروجی کمک کند.
کالیبراسیون دستگاه میلینگ ۵ محوره در دندانسازی
کالیبراسیون برای حفظ دقت دستگاه میلینگ ۵ محوره در دندانسازی اهمیت دارد؛ زیرا هماهنگی میان محورهای خطی و چرخشی میتواند روی موقعیت ابزار و نتیجه نهایی ماشینکاری اثر بگذارد. در فرآیند کالیبراسیون، دقت حرکت هر محور در محدوده مورد انتظار بررسی میشود و در صورت وجود خطای حرکتی، وضعیت محورها و سیستم کنترل دستگاه مورد ارزیابی قرار میگیرد. همچنین اگر اختلاف میان قطعات ساختهشده و مدل دیجیتال بهصورت مداوم مشاهده شود، بررسی و کالیبراسیون محورها میتواند بخشی از فرآیند عیبیابی باشد. زمانبندی کالیبراسیون نیز باید با توجه به مدل دستگاه، میزان استفاده از آن و توصیههای سازنده تعیین شود تا دقت عملکرد دستگاه در طول زمان حفظ شود.
نگهداری تجهیزات میلینگ ۵ محوره در دندانسازی
نگهداری منظم دستگاه میلینگ ۵ محوره میتواند به حفظ عملکرد و کاهش خرابی تجهیزات کمک کند.
- تمیزکاری فضای کاری: باقی ماندن ذرات حاصل از ماشینکاری در فضای دستگاه میتواند نظافت و عملکرد برخی قسمتها را تحت تأثیر قرار دهد.
- بررسی ابزارها: ابزارها باید بهصورت دورهای از نظر شکستگی و فرسودگی بررسی شوند.
- سرویس اسپیندل: عملکرد اسپیندل باید کنترل شود و در صورت مشاهده لرزش یا صدای غیرعادی، دستگاه بررسی تخصصی شود.
- کنترل سیستم حرکتی: محورها و مکانیزمهای حرکتی نیز باید مطابق برنامه سرویس دستگاه بررسی شوند.
نکات مهم هنگام انتخاب دستگاه پنجمحوره
اگر قصد استفاده از میلینگ ۵ محوره در دندانسازی را دارید، تنها تعداد محورها را معیار انتخاب قرار ندهید.
- دقت و تکرارپذیری: دقت دستگاه و توانایی آن در تکرار عملیات با شرایط مشابه اهمیت زیادی دارد.
- توان و سرعت اسپیندل: اسپیندل باید متناسب با مواد و ابزارهایی باشد که قرار است در لابراتوار استفاده شوند.
- سازگاری نرمافزاری: ارتباط مناسب میان نرمافزار CAD/CAM و دستگاه یکی از بخشهای مهم فرآیند دیجیتال است.
- نوع مواد قابل تراش: پیش از انتخاب دستگاه باید مشخص شود چه موادی قرار است ماشینکاری شوند.
- پشتیبانی فنی: دسترسی به خدمات فنی، قطعات مصرفی و سرویس دورهای نیز باید در تصمیمگیری در نظر گرفته شود.
آیا میلینگ ۵ محوره برای همه لابراتوارها مناسب است؟
خیر. انتخاب دستگاه میلینگ ۵ محوره در دندانسازی باید بر اساس نوع فعالیت لابراتوار انجام شود. اگر بیشتر قطعات دارای هندسه ساده باشند، ممکن است تمام قابلیتهای یک سیستم پنجمحوره همیشه مورد استفاده قرار نگیرند. اما برای لابراتوارهایی که با قطعات پیچیده، طراحیهای دیجیتال پیشرفته و مسیرهای ماشینکاری دشوار سروکار دارند، آزادی حرکت بیشتر میتواند مزیت قابل توجهی باشد. بنابراین پیش از انتخاب دستگاه باید حجم کار، نوع مواد، نوع قطعات و سطح دقت مورد نیاز مشخص شود.
جمعبندی
میلینگ ۵ محوره در دندانسازی یکی از فناوریهای پیشرفته ماشینکاری دیجیتال است که با ترکیب سه محور خطی و دو محور چرخشی، آزادی حرکت بیشتری برای ابزار فراهم میکند. این قابلیت میتواند دسترسی به سطوح پیچیده، اجرای مسیرهای چند محوره و ساخت برخی قطعات با هندسه دشوار را آسانتر کند. با این حال، کیفیت نهایی فقط به تعداد محورها وابسته نیست و عواملی مانند نرمافزار CAD/CAM، ابزار، اسپیندل، دقت محورها، جنس ماده و کالیبراسیون نیز نقش مهمی دارند.
در نهایت، میلینگ ۵ محوره در دندانسازی زمانی انتخاب مناسبی است که نیازهای لابراتوار به انعطافپذیری بیشتر در ماشینکاری و ساخت قطعات پیچیده باشد. اگر برای لابراتوار خود به ساخت دقیق قطعات دندانی با فناوریهای دیجیتال نیاز دارید، میلینگ سنتر آذرین با بهرهگیری از تجهیزات پیشرفته و فرآیندهای CAD/CAM آماده ارائه خدمات تخصصی است. برای دریافت مشاوره و ثبت سفارش، با ما در ارتباط باشید.
